一、方案概述
集客專線業務是運營商主要的業務之一。然而，在集客VPN專線業務開通過程中，受限于省市運營商內部資源協調效率、人員專業能力等原因，VPN開通效率低、且存在VPN業務流量不可視、無法提供彈性帶寬保障等問題。本方案創新性地引入SDN思想，通過SDN控制器統一配置管理客戶側CE設備，實現VPN開通自動化、業務流量可視化、帶寬彈性擴展，助力專線業務快速發展。
二、需求背景
開通效率問題：運營商在發展集客專線業務的過程中，發現很多地區開通速度慢。業務開通涉及到最終業務方（提需求）、集客部和網絡部。當業務量較大時，涉及到的改動太多，受限于網絡部的人員數量和精力，會降低業務的開通效率；
帶寬保障問題：由于傳統的MPLS VPN的CE與PE設備之間的線路屬性約束，帶寬保障主要是在PE設備上做限速配置，難以提供靈活的彈性帶寬業務；
業務可視化問題：傳統的VPN方式，客戶無法知道VPN上運行的具體業務，流量分類也無法呈現，當跨分支業務出現問題時，客戶首先懷疑運營商VPN的線路問題，給運營商售后和口碑都帶來不利影響。
三、解決方案
東方森太基于SDN的VPN專線解決方案通過在CPE設備端引入SDN技術，在控制器上做統一配置和管理，可實現快速開通、保障帶寬、業務可視化的多種功能。

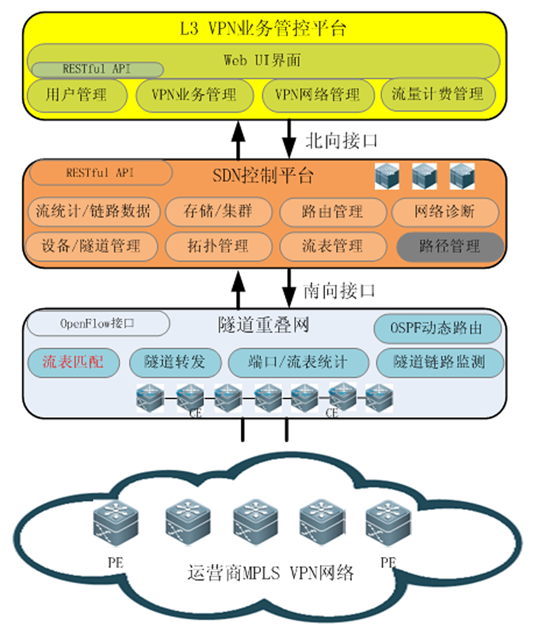

網絡分層架構設計
基礎設施層：由運營商現有MPLS VPN骨干物理網絡承擔；
VPN轉發層：由部署在用戶側的CE設備組成；
控制層：由SDN控制器集群組成，管控隧道重疊網的數據轉發；
應用層：提出VPN隧道節點互連及業務QoS需求，提供用戶、VPN業務及計費管理功能；
核心模塊功能描述
用戶管理及VPN可視化呈現
配置管理用戶及業務QoS需求、VPN實例等
關聯VPN實例與CE設備，自動配置
基于控制層提供的隧道端口流量統計，用于VPN流量計費及運維分析
VPN隧道重疊網自動管理及配置
根據VPN組網需求，管理和維護CE節點間GRE隧道互連關系
CE設備提供虛擬鏈路監測能力，探測節點間隧道鏈路狀況—斷連、丟包、時延
根據VPN業務QoS，安裝流表，設置隧道報文ToS/DSCP
設備、拓?fù)洹⒘鞅碜詣?dòng)化管理
CE設備、隧道及重疊網拓?fù)渚S護
物理/隧道鏈路狀態及端口流量采集
區分業務QoS流表維護
四、方案價值
簡化運營商VPN業務的開通流程，提高開通效率；
簡化運營商相關人員的運維管理工作量，無需對MPLS骨干網做過多的配置工作即可開展客戶VPN業務；
實現流量采集及VPN網絡自動化管理，實現業務可視化，提高故障排查效率；
后期可實現鏈路備份功能，提高客戶VPN網絡可靠性。
