華為AntiDDoS8000系列DDoS防御系統，運用大數據分析技術，針對60多種網絡流量進行抽象建模，可以實現T級防護性能，秒級攻擊響應速度和超百種攻擊的全面防御。通過與華為云清洗中心聯動，可以實現分層清洗，為用戶提供從網絡鏈路帶寬到在線業務的全面防護。
產品概述
隨著互聯網和物聯網的發展，DDoS攻擊呈現出新的特點：
> 攻擊越來越頻繁，流量越來越大，2015年攻擊流量峰值高達600Gbps
> 反射放大攻擊橫掃全球，直接擁塞鏈路
> 慢速應用型攻擊精確打擊互聯網金融和游戲等業務系統
反射放大和慢速應用攻擊日趨流行，分層防御方案成為抗DDoS首選。華為AntiDDoS8000 DDoS防御系統，運用大數據分析技術，針對60多種網絡流量進行抽象建模，可以實現T級防護性能，秒級攻擊響應速度和超百種攻擊的全面防御。通過與華為云清洗中心聯動，可以實現分層清洗，為用戶提供從網絡鏈路帶寬到在線業務的全面防護。
產品特性
大流量DDoS防護
> 多核分布式硬件架構，結合大數據智能防護引擎，提供T級防護性能
> 秒級攻擊響應時延，快速阻斷攻擊流量
應用型DDoS防護
> 全流量采集和3~7層的逐包分析，針對60多種網絡流量進行抽象建模，提供精準和全面的攻擊檢測
> 本地會話行為信譽、地理位置信譽和僵尸網絡IP信譽等全方位的信譽體系，精確防御僵尸網絡發起的應用型DDoS攻擊，降低誤判，提升用戶體驗
> 全面防護100多種攻擊類型，保護用戶Web服務、DNS服務、DHCP服務、VoIP服務等關鍵業務系統
DDoS防護運營
> 基于租戶的自動和手動防護策略，防護手段全面
> 基于租戶的獨立報表統計和郵件發送，防護管理簡單
> 支持租戶自助Portal，增加租戶粘性
> 支持規模運營，支持10萬個租戶，差異化運營
IPv4和IPv6雙棧DDoS防護
> 支持IPv4和IPv6雙棧DDoS防護
On-premise+Cloud分層DDoS防護
> On-premise設備實時在線，保護用戶業務
> 鏈路擁塞時，On-premise設備可以自動發送云信令，啟動云清洗，保護用戶鏈路
> 2T+云清洗能力，全球10+清洗中心智能調度，分鐘級攻擊響應
組網應用
場景1：城域網防護
城域網是指在地域上覆蓋一個城市范圍，為城域多業務提供綜合傳送平臺的網絡，主要應用于大中型城市地區。提供通用和公共的網絡構架，以高速有效地傳輸數據、聲音、圖像和視頻等信息，滿足用戶日新月異的互連網應用需求。

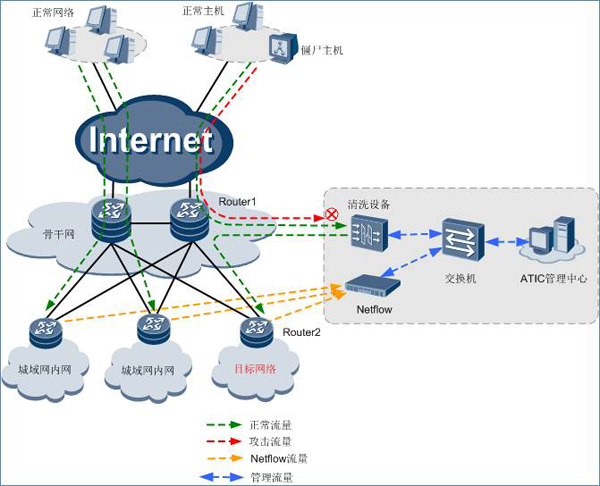

如圖所示，Netflow檢測設備實時采集路由器Netflow日志，判定網絡中的流量是否異常。發生流量異常時，通知清洗設備啟動清洗。清洗設備旁路部署在核心路由器Router1上，對到達防護對象的流量進行清洗，清洗完成后，再將正常流量通過MPLS LSP方式回注到原鏈路Router2，由Router2繼續轉發，最終將流量送到防護對象。清洗設備僅有一個接口與Router1直連，主接口引流，子接口回注；接口充足的情況也可以其他接口回注。
場景2：數據中心防護與運營
數據中心（Internet Data Center，簡稱IDC）是網絡基礎資源的一部分，為互聯網內容提供商、企業、媒體和各類網站提供大規模、高質量、安全可靠的數據傳輸服務和高速接入服務。數據中心主要提供DNS服務器、Web服務器、游戲等業務。近年來，來自外部互聯網針對數據中心的DDoS攻擊越來越多，包括重要用戶服務器遭受攻擊，數據中心鏈路帶寬被占用，以及視頻、游戲、網游等業務遭受的應用層攻擊。

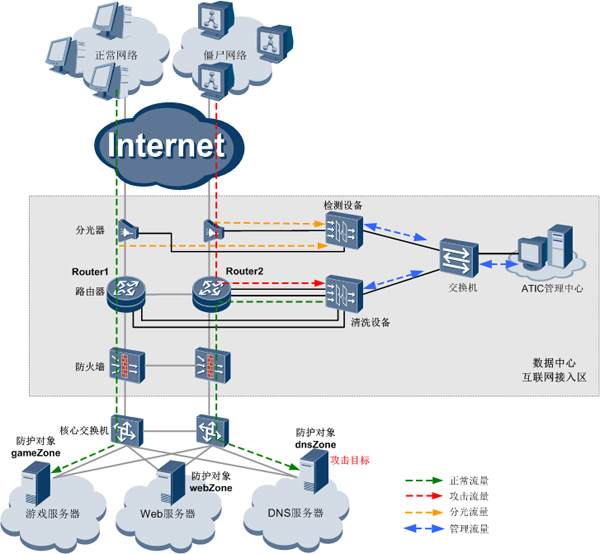

如圖所示，清洗設備旁路部署在核心路由器Router1和Router2上，對到達防護對象的流量進行檢測和清洗。由于是旁路部署，需要將到達防護對象的下行流量通過BGP引流方式實時牽引至清洗設備進行檢測和清洗，清洗完成后，再將正常流量通過策略路由方式回注到原鏈路Router1和Router2，最終將流量送到防護對象。
ATIC管理中心支持安全運營功能。ATIC管理中心可以根據租戶的業務特點，配置防護策略。攻擊發生時，ATIC管理中心可以自動啟動防護，同時通過郵件等方式發送告警信息。租戶可以通過登陸Portal，自助查詢攻擊與防護情況。數據中心運營商可以基于租戶設計商業模式，實現業務增值。

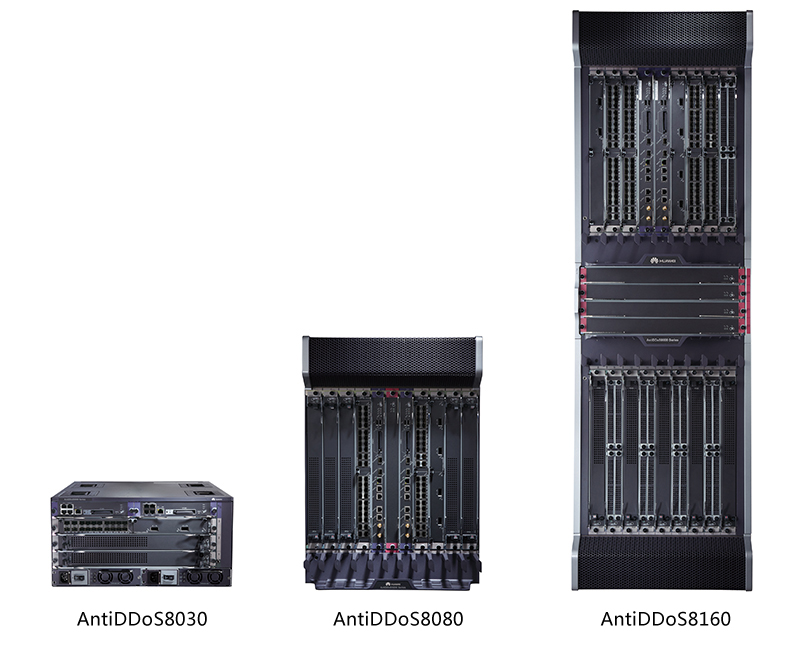

產品外觀
產品規格
| DDoS防護功能 | |
| 協議濫用類攻擊防護功能： | Web應用防護功能： |
| LAND；Fraggle；Smurf；Winnuke；Ping of Death；Tear Drop；TCP Error Flag等攻擊。 | HTTP Get Flood；HTTP Post Flood；HTTP Slow Header；HTTP Slow Post；HTTPS Flood；SSL DoS/DDoS；WordPress反射放大攻擊；RUDY；LOIC等，支持報文合法性檢查。 |
| 掃描窺探型攻擊防護功能： | DNS應用防護功能： |
| 端口掃描；地址掃描；TRACERT控制報文攻擊；IP源站選路選項攻擊；IP時間戳選項攻擊；IP路由記錄選項攻擊等。 | DNS Query Flood；DNS Reply Flood；DNS緩存投毒攻擊；支持源限速。 |
| 網絡型攻擊防護功能： | SIP應用防護功能： |
| SYN Flood；SYN-ACK Flood；ACK Flood；FIN Flood；RST Flood；TCP Fragment Flood；UDP Flood；UDP Fragment Flood；IP Flood；ICMP Flood；TCP連接耗盡攻擊；Sockstress；TCP重傳攻擊；TCP空連接攻擊。 | SIP Flood/SIP Methods Flood防范，包括：Register Flood，Deregistration Flood，Authentication Flood，Call Flood，支持源限速。 |
| UDP反射放大攻擊防護功能： | 過濾器功能： |
| NTP反射放大；DNS反射放大；SSDP反射放大；Chargen反射放大；TFTP反射放大；SNMP反射放大；NetBIOS反射放大； QOTD反射放大；Quake Network Protocol反射放大；Portmapper反射放大；Microsoft SQL Resolution Service 反射放大；RIPv1反射放大；Steam Protocol反射放大。 | IP報文過濾器；TCP報文過濾器；UDP報文過濾器；ICMP報文過濾器；DNS報文過濾器；SIP報文過濾器；HTTP報文過濾器。 |
| 地理位置過濾功能： | |
| 支持基于源IP的地理位置進行阻斷、限速。 | |
| 攻擊特征庫功能： | IP信譽功能： |
| RUDY，slowhttptest，slowloris，LOIC，AnonCannon，RefRef，ApacheKill，ApacheBench，支持每周自動更新。 | 全球活躍的500萬僵尸主機，支持每日自動更新，快速阻斷攻擊；支持本地業務訪問IP信譽，基于本地業務訪問會話建立動態IP信譽，快速轉發業務訪問流量，提升用戶體驗。 |
| 管理與報表功能 | |
| 管理功能： | 報表功能： |
| 支持賬號管理和權限分配功能；提供基于防護對象的防御策略配置和報表呈現；支持設備性能監控功能；支持抓包溯源與指紋提取功能；支持短信/聲音/郵件告警功能；支持日志轉儲功能；支持動態流量基線學習。 | 清洗前后流量對比；流量TOPN統計；應用層流量對比和分布；協議類型分布；源IP地理位置流量統計；攻擊事件詳情；攻擊事件TOPN（按照持續時間或報文數）；攻擊類型分布；攻擊流量趨勢；DNS解析成功率；應用層TOPN流量統計（源IP、HTTP URI、HTTP HOST、DNS域名）；支持HTML/PDF/Excel等格式報表下載功能；支持郵件推送報表功能；支持定期生成天報、周報、月報、年報功能；支持租戶自助Portal。 |
| 部署模式與引流回注 | |
| 部署模式： | 引流回注： |
| 支持直路部署；支持旁路部署。 | 引流功能：支持手動引流；策略路由/BGP路由等多種自動引流方式。 回注功能：支持靜態路由回注；MPLS VPN回注；支持MPLS LSP回注；GRE Tunnel；Layer-2 回注；策略路由回注等多種回注方式。 |
接口與硬件參數
| 型號 | AntiDDoS8030 | AntiDDoS8080 | AntiDDoS8160 |
| 接口 | |||
| 擴展槽位 | 3 | 8 | 16 |
| 擴展接口板 | FW-LPUF-120, 2個子槽位 | FW-LPUF-120, 2個子槽位 | FW-LPUF-120, 2個子槽位 |
| FW-LPUF-240, 2個子槽位 | FW-LPUF-240, 2個子槽位 | ||
| 擴展子卡 | 24 x GE (SFP); 5 x 10GE (SFP+); 6 x 10GE (SFP+); 12 x 10GE (SFP+); 1 x 40GE (CFP); 1 x 100GE (CFP) | ||
| 外形尺寸與重量 | |||
| 高 x 寬 x 深 | DC: 175 mm x 442 mm × 650 mm (4U) | 620 mm x 442 mm x 650 mm (14U) | 1420 mm x 442 mm x 650 mm (32U) |
| AC: 220 mm x 442 mm x 650 mm (5U) | |||
| 重量 | DC機箱: 15kg (空機箱), 30.7 kg (滿配置) | 43.2 kg (空機箱), 112.9 kg (滿配置) | 94.4 kg (空機箱), 233.9 kg (滿配置) |
| AC機箱: 25kg (空機箱), 40.7 kg (滿配置) | |||
| 電源與運行環境 | |||
| 供電方式 | 額定輸入電壓: | 額定輸入電壓: | 額定輸入電壓: |
| DC: -48 V | DC: -48 V | DC: -48 V | |
| AC: 175 V to 264 V; 50/60 Hz | AC: 175 V to 264 V; 50/60 Hz | AC: 175 V to 264 V; 50/60 Hz | |
| 最大輸入電壓范圍: | 最大輸入電壓范圍: | 最大輸入電壓范圍: | |
| DC: -72 V to -38 V | DC: -72 V to -38 V | DC: -72 V to -38 V | |
| AC: 90 V to 264 V; 50/60 Hz | AC: 90 V to 264 V; 50/60 Hz | AC: 90 V to 264 V; 50/60 Hz | |
| 功率 | 1 x FW-LPUF-120 + 2 x ADS-SPUC-B + 2 x ADS-SPC-80-01: | 3 x FW-LPUF-240 + 5 x ADS-SPUD-B + 10 x ADS-SPC-80-01: | 6 x FW-LPUF-240 + 9 x ADS-SPUD-B + 18 x ADS-SPC-80-01: |
| DC: 1066 W (典型), 1272 W (最大) | DC: 4025 W (典型), 4823 W (最大) | DC: 7387 W (典型), 8930 W (最大) | |
| AC: 1185 W (典型), 1414 W (最大) | AC: 4282 W (典型), 5132 W (最大) | AC: 7858 W (典型), 9500 W (最大) | |
| 電源冗余 | DC: 雙電源，支持熱插拔 | DC: 4個PEM模塊，支持熱插拔 | DC: 8個PEM模塊，支持熱插拔 |
| AC: 雙電源，支持熱插拔 | AC: 4個PEM模塊+1個外置交流電源框 | AC: 8個PEM模塊+2個外置交流電源框 | |
| 工作環境溫度 | 0°C ~ 45°C (長期), -5°C ~ 50°C (短期) | ||
| 存儲溫度 | -40°C ~ 70°C | ||
| 工作環境相對濕度 | 5% RH ~ 85% RH, 不結露(長期), 5% RH ~ 95% RH, 不結露(短期) | ||
| 存儲相對濕度 | 0% RH ~ 95% RH | ||
| 認證 | |||
| 安全認證 | 電磁兼容性 (EMC) 認證 | ||
| CB, Rohs, FCC, MET, C-tick, VCCI 認證 | |||
訂購信息
AntiDDoS8000系列產品訂購信息
| 型號 | 描述 |
| 主機 | |
| ADS8030-BASE-DC-01 | AntiDDoS8030直流基本配置(含X3直流機箱,2*MPU) |
| ADS8030-BASE-AC-01 | AntiDDoS8030交流基本配置(含X3交流機箱,2*MPU) |
| ADS8080-BASE-DC-01 | AntiDDoS8080 200G直流基本配置(含X8直流機箱,2*SRU200A,1*SFU200C) |
| ADS8160-BASE-DC-01 | AntiDDoS8160 200G直流基本配置(含X16直流機箱,2*MPU,4*SFU200B) |
| 業務處理板模塊 | |
| ADS-SPUC-B | AntiDDoS8030業務處理板(基礎板) |
| ADS-SPUD-B | AntiDDoS8080&AntiDDoS8160業務處理板(基礎板) |
| ADS-SPC-20-00 | 20G DDoS防護業務子卡 |
| ADS-SPC-40-00 | 40G DDoS防護業務子卡 |
| ADS-SPC-80-00 | 80G DDoS防護業務子卡 |
| 線路處理板模塊 | |
| FW-LPUF-120 | 靈活插卡線路處理板(LPUF-120,2個子槽位) |
| FW-LPUF-240 | 靈活插卡線路處理板(LPUF-240,2個子槽位) |
| FW-6X10G-SFP+ | 6端口10GBase LAN/WAN-SFP+靈活插卡A |
| FW-1X100G-CFP | 1端口100GBase-CFP靈活插卡A |
| FW-12X10G-SFP+ | 12端口10GBase LAN/WAN-SFP+ 靈活插卡A(P120-A) |
| E8KE-X-101-5X10GE-SFP+ | 5端口10GBase LAN/WAN-SFP+靈活插卡A(P101,1/2寬,占用兩個子槽位) |
| E8KE-X-101-24XGE-SFP | 24端口100/1000Base-X-SFP 靈活插卡(P101,1/2寬,占用兩個子槽位) |
| E8KE-X-101-1X40GE-CFP | 1端口40GBase LAN-CFP 靈活插卡(P100,1/2寬,占兩個子卡槽位) |
| 管理軟件 | |
| LIC-ADS-NOFA00 | AntiDDoS管理中心基礎功能匯總項 |
“以上數據和圖片來源于廠商”
