S12700系列敏捷交換機
S12700是面向下一代園區網核心設計開發的敏捷交換機，采用全可編程架構，靈活快速滿足業務需求，新業務6個月即可上線。
>提供高性能的L2/L3交換服務，百萬級硬件表項，滿足園區10年演進
>內置大容量WLAN AC控制器實現有線無線業務的深度融合，突破無線AC的容量瓶頸
產品概述
S12700系列交換機是華為公司面向下一代園區網核心而專門設計開發的敏捷交換機，該系列產品可靈活快速滿足客戶定制需求，助力客戶平滑演進至SDN網絡。S12700系列交換機內置隨板WLAN AC無線局域網接入控制器，實現有線無線真正融合；支持iPCA網絡包守恒算法，可對任意業務流隨時隨地逐點檢測，助力客戶對業務的精準管理。該產品基于華為公司自主研發的通用路由平臺VRP，在提供高性能的L2/L3層交換服務基礎上，進一步融合了MPLS VPN、硬件IPv6、桌面云、視頻會議等多種網絡業務，提供不間斷升級、不間斷轉發、CSS2交換網硬件集群主控1＋N備份、硬件Eth-OAM/BFD、環網保護等多種高可靠技術，在提高用戶生產效率的同時，保證了網絡長時間正常運行，從而降低了客戶的總擁有成本（TCO）。

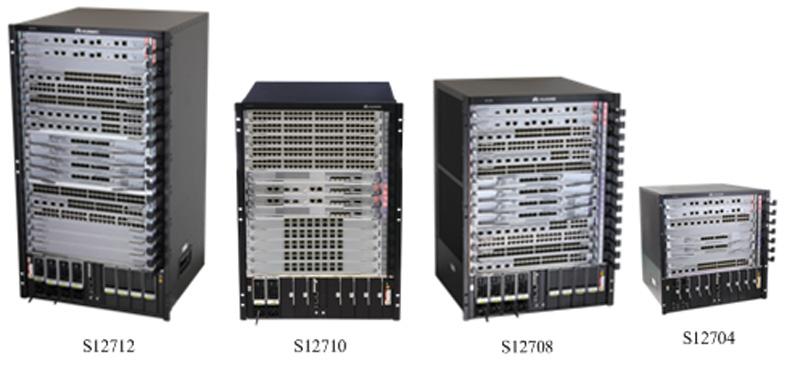

S12700系列目前提供S12712、S12710、S12708、S12704四種產品形態。
產品特點
讓網絡更敏捷地為業務服務
- S12700憑借其靈活的報文處理及流量控制能力，深入貼近業務，滿足現在及未來的各種挑戰，助力客戶構建彈性擴展的網絡。
- 在完全覆蓋傳統交換機能力基礎上，S12700通過開放接口和自定義轉發流程，滿足企業定制化業務訴求。企業既可以直接利用多層次的開放接口自主開發新的協議、功能，也可以將訴求交由廠商，與廠商共同開發完成，打造企業專屬園區網絡。
更敏捷地實現豐富業務特性
- S12700內置隨板AC，無需額外購買AC硬件；整機最大可管理6K AP；整機轉發性能可達4T-bit，解決外置AC處理性能瓶頸，從容面向高速無線時代。
- S12700支持統一用戶管理功能，屏蔽了接入層設備能力和接入方式的差異，支持PPPoE/802.1X/MAC/Portal等多種認證方式，支持對用戶進行分組/分域/分時的管理，用戶、業務可視可控，實現了從“以設備管理為中心”到“以用戶管理為中心”的飛躍
- S12700支持Service Chain業務編排功能，Service Chain對網絡增值業務處理能力(如下一代防火墻NGFW)進行虛擬化，以便園區網絡實體(如交換機、路由器、AC、AP、終端設備)可以無差別的利用這些能力，而不受物理位置的約束，提供一種更靈活部署園區增值業務的解決方案，減少客戶設備投資和維護成本。
- S12700支持1588v2和同步以太，滿足網絡系統高精度的同步需求。
更敏捷地實現網絡精準管理
- iPCA網絡包守恒算法，改變了傳統利用模擬流量做故障定位的檢測模型，可對任意業務流隨時隨地逐點檢測網絡質量，無需額外開銷；可在短時間內立刻檢測業務閃斷性故障，檢測直接精準到故障端口，實現從“粗放式運維”到“精準化運維”的大轉變。
- SVF2.0超級虛擬交換網，創新實現不僅將盒式交換機縱向虛擬為框式交換機板卡，而且將AP縱向虛擬為框式交換機的端口，使得原來“核心/匯聚+接入交換機+AP”的網絡架構，虛擬化為一臺設備進行管理，提供業界簡約、便捷的網絡管理方案。
- S12700把WLAN領域中“AC管理AP”的優秀實踐應用到“核心交換機管理接入交換機”上，免除了接入交換機的繁瑣配置，實現開局時接入交換機和AP的“零配置”。
業界領先的高規格板卡
- S12700提供百萬級硬件表項規格，遠超傳統交換機：高達1M MAC表項，3M FIB表項，滿足廣電、教育城域網核心等大路由應用；高達1M Netstream表項，滿足校園網、大型企業等需要精細化流表統計的應用需求。
- S12700內置大緩存，可實現每端口200ms數據緩存，確保突發流量不丟包，視頻業務清晰流暢。
- S12700支持48*10GE、16*40GE、8*100GE等高密線卡。整機最大支持576個10GE端口、192個40GE端口、96個100GE端口，充分滿足多媒體視頻會議、數據訪問等大帶寬應用需求，保護用戶的投資。
端到端的高可靠性設計
- 網絡級：端到端的硬件保護倒換技術
-
- S12700支持硬件Eth-OAM、BFD等鏈路檢測技術，及G.8032、智能以太保護協議SEP等標準/兼容標準的鏈路倒換技術，提供端到端50ms硬件級倒換，打造反應迅速、業務可靠園區。
- S12700支持快速自愈保護技術HSR(High-speed Self Recovery )，獨家實現端到端IP MPLS承載網50ms倒換保護，進一步提升網絡可靠性。
- 設備級：CSS2交換網硬件集群技術
-
- S12700采用源自華為高端核心路由器已廣泛成熟使用的背靠背集群，在繼承CSS交換網集群技術的基礎上，創新推出CSS2第二代集群交換機系統，即CSS2交換網硬件集群。
- CSS2采用交換網硬件通道互聯，集群系統的控制報文和數據報文不需要經由業務板卡轉發，而是直接通過交換網一次轉發。相對于傳統業務口集群而言，不僅減少了軟件故障可能帶來的干擾，降低了板卡故障帶來的風險，在時延上也大大縮減。
- CSS2創新支持主控1＋N備份，集群系統中只要保證任意一框的一個主控板運行正常，多框業務即可穩定運行。相對于傳統業務口集群系統，每個框至少要有一塊主控單元運行正常的限制，進一步提高了集群系統的可靠性。
- CSS2采用集群不分裂架構，集群系統的控制報文和數據報文走獨立的通道，即使所有交換網間鏈路均發生故障，控制報文也可通過主控板之間的控制通道在設備間互通，集群系統不會分裂。而傳統業務口集群技術，控制報文和數據報文都是通過業務板間的鏈路進行轉發，一旦集群間鏈路故障，數據報文和控制報文都會丟失，集群系統的設備無法互通，造成集群分裂。
全面的安全防護
- S12700支持MACsec，提供逐跳設備的數據安全傳輸，適用于政府、金融等對數據機密性要求較高的場合。
- NGFW新一代防火墻業務處理板，在提供傳統防火墻、身份認證、Anti-DDoS等基礎防御功能外，同時支持IPS、反垃圾郵件、Web安全、應用控制等專業安全功能。
- 全面創新的下一代環境感知和訪問控制。通過應用、內容、時間、用戶、威脅和位置六個維度的組合，全局感知日益增多的應用層威脅，實現應用層安全防護。
- 專用軟硬件平臺架構，IAE單次解析引擎，智能感知應用信息后，全安全特性并行處理；內置內容檢測硬件加速組件，提升應用層防護效率，保障全安全特性開啟下的萬兆性能。
VXLAN
- 通過VXLAN，構建統一虛擬交換網（UVF），實現在同一張物理網絡上進行多套業務網絡或租戶網絡的融合部署，業務/租戶網絡彼此安全隔離，真正實現了“一網多用”。在滿足不同業務/客戶的數據承載需求的同時，節省網絡重復建設成本，提升網絡資源使用效率。S12700系列交換機支持VXLAN特性，支持集中式網關和分布式網關部署方式，支持BGP-EVPN協議實現VXLAN隧道動態建立，并且可以通過Netconf/YANG進行配置。
OPS開放可編程系統
- OPS（Open Programmability System），是基于Python語言的開放可編程系統。IT管理員可以通過Python腳本對交換機進行運維功能的編程，快速實現功能創新，實現智能化運維。
大數據安全協同
- 交換機通過Netstream采集園區網絡數據，上報給華為CIS（Cybersecurity Intelligence System）大數據安全分析系統，進行網絡的安全威脅事件信息檢測和全網的安全態勢展示，進一步地可自動或手動對安全威脅事件做出相應處理。CIS將此策略聯動給Agile Controller，自動下發給敏捷交換機進行安全事件處理，保障園區網絡安全。
智能診斷
- 開放式智能診斷系統OIDS（Open Intelligent Diagnosis System）將常規部署于網管上的設備健康監控和故障診斷功能集成在交換機軟件內部，實現設備單機側智能診斷功能。交換機部署OIDS后會周期性地采集并記錄設備運行信息，并自動判斷是否產生故障，如果產生故障則自動定位或者幫助定位故障原因，提高維護人員的故障定位效率，全面提升設備的可維護性。
產品規格
| 項目 | S12704 | S12708 | S12710 | S12712 |
| 交換容量 | 28.8/102.4Tbps | 52.48/204.8Tbps | 64.32/256Tbps | 78.08/307.2Tbps |
| 包轉發率 | 3600/24000Mpps | 7200/48000Mpps | 8400/72000Mpps | 10080/86400Mpps |
| 主控板槽位數 | 2 | 2 | 2 | 2 |
| 交換網板槽位數 | 2 | 4 | 4（其中2個為主控集成） | 4 |
| 業務板槽位數 | 4 | 8 | 10 | 12 |
| 風扇框 | 2 | 4 | 4 | 5 |
| 架構 | CLOS架構 | |||
| 冗余設計 | 主控、交換網板、電源、風扇框（前后及左后風道） | |||
| 虛擬化 | 支持CSS2交換網硬件集群，集群主控1+N備份， | |||
| 1.92T集群帶寬，4μs跨框時延 | ||||
| 無線管理 | 支持隨板AC | |||
| 支持AP接入控制、AP域管理和AP配置模板管理 | ||||
| 支持射頻模板管理、統一靜態配置和集中動態管理 | ||||
| 支持WLAN基本業務、QoS、安全和用戶管理 | ||||
| 用戶管理 | 支持有線無線統一用戶管理 | |||
| 支持PPPoE、802.1X、MAC、Portal認證方式 | ||||
| 支持基于流量和時長計費方式 | ||||
| 支持分組分域分時授權方式 | ||||
| iPCA質量感知 | 支持直接對業務報文標記以獲得丟包數量和丟包率的實時統計 | |||
| 支持二三層網絡網絡級和設備級丟包數量和丟包率統計 | ||||
| SVF2.0 簡化運維 | 支持將多達4K個Client節點（接入交換機與AP）虛擬為一臺設備管理 | |||
| 支持2層AS | ||||
| 支持與第三方廠商混合組網管理 | ||||
| VxLAN | 支持VXLAN集中式網關和分布式網關 | |||
| 支持BGP EVPN | ||||
| 支持通過Netconf配置 | ||||
| VLAN | 支持4K個VLAN | |||
| 支持Access、Trunk、Hybrid方式，支持LNP鏈路類型自協商 | ||||
| 支持default VLAN | ||||
| 支持VLAN 交換 | ||||
| 支持QinQ、增強型靈活QinQ | ||||
| 支持基于MAC的動態VLAN分配 | ||||
| ARP | 支持256K ARP表項 | |||
| MAC地址功能 | 支持1M MAC地址表項 | |||
| 支持MAC地址自動學習和老化 | ||||
| 支持靜態、動態、黑洞MAC表項 | ||||
| 支持源MAC地址過濾 | ||||
| 支持基于端口和VLAN的MAC地址學習限制 | ||||
| 環網保護技術 | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | |||
| 支持SEP智能以太保護協議 | ||||
| 支持BPDU保護、Root保護、環路保護 | ||||
| 支持BPDU Tunnel | ||||
| 支持ERPS以太環保護協議（G.8032） | ||||
| IP路由 | 支持3M IPv4路由表項 | |||
| 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議 | ||||
| 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議 | ||||
| 組播 | 支持128K 組播路由表項 | |||
| 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||||
| 支持 PIM DM、PIM SM、PIM SSM | ||||
| 支持MSDP、MBGP | ||||
| 支持用戶快速離開機制 | ||||
| 支持組播流量控制 | ||||
| 支持組播查詢器 | ||||
| 支持組播協議報文抑制功能 | ||||
| 支持組播CAC | ||||
| 支持組播ACL | ||||
| MPLS | 支持MPLS基本功能 | |||
| 支持MPLS OAM | ||||
| 支持MPLS TE | ||||
| 支持MPLS VPN/VLL/VPLS | ||||
| 可靠性 | 支持LACP、支持跨設備E-Trunk | |||
| 支持VRRP、BFD for VRRP | ||||
| 支持 BFD for BGP/IS-IS/OSPF/靜態路由 | ||||
| 支持 NSR、NSF、GR for BGP/IS-IS/OSPF/LDP | ||||
| 支持TE FRR、IP FRR | ||||
| 支持以太網OAM 802.3ah和802.1ag(硬件級) | ||||
| 支持快速自愈保護技術HSR | ||||
| 支持 ITU-Y.1731 | ||||
| 支持DLDP | ||||
| 支持運行中軟件升級ISSU | ||||
| ACL/QoS | 支持256K ACL | |||
| 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 | ||||
| 支持ACL、CAR、Remark、Schedule等動作 | ||||
| 支持SP、WRR、DRR、SP+WRR、SP+DRR等隊列調度方式 | ||||
| 支持WRED、尾丟棄等擁塞避免機制 | ||||
| 支持多級H-QoS | ||||
| 支持流量整形 | ||||
| 網絡同步 | 支持同步以太 | |||
| 支持1588v2 | ||||
| 配置與維護 | 支持Console、Telnet、SSH等終端服務 | |||
| 支持SNMPv1/v2/v3等網絡管理協議 | ||||
| 支持通過FTP、TFTP方式上載、下載文件 | ||||
| 支持BootROM升級和遠程在線升級 | ||||
| 支持熱補丁 | ||||
| 支持用戶操作日志 | ||||
| 支持OPS | ||||
| 安全管理 | 支持MAC地址認證、Portal認證、802.1x認證、DHCP Snooping觸發認證 | |||
| 支持MACsec | ||||
| 支持RADIUS和HWTACACS用戶登錄認證 | ||||
| 命令行分級保護，未授權用戶無法侵入 | ||||
| 支持防范DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | ||||
| 支持1K CPU硬件隊列實現控制面協議報文分級調度和保護 | ||||
| 支持RMON | ||||
| 支持安全啟動（需使用支持安全啟動的主控板） | ||||
| 安全防護* | 支持Firewall功能 | |||
| 支持NAT功能 | ||||
| 支持IPSec VPN、SSL VPN功能 | ||||
| 支持負載均衡功能 | ||||
| 支持IPS入侵防御 | ||||
| 緩存容量 | 支持每端口200ms數據緩存 | |||
| 互通性 | VBST基于VLAN生成樹協議（和PVST/PVST+/RPVST 互通） | |||
| LNP 鏈路類型協商協議（和DTP相似功能） | ||||
| VCMP VLAN集中管理協議（和VTP相似功能） | ||||
| 綠色節能 | 支持802.3az能效以太網 | |||
| 機箱尺寸mm（高*寬*深） | 441.7*442*489，10U | 663.95*442*489，15U | 663.95*442*489，15U | 841.75*442*489，19U |
| 機箱重量（空配） | 29kg | 42kg | 37kg | 63kg |
| 工作電壓 | DC：–40V～–72V | |||
| AC：90V～290V | ||||
| 整機最大功耗 | ≤2200W | ≤4400W | ≤4400W | ≤6600W |
訂購信息
| S12700基本配置 | |
| LE2BN66ED000 | N66E直流總裝機柜(共8路60A輸出，單路最大2200W，600X600X2200mm) |
| LE2BN66EA000 | N66E交流總裝機柜(共4路16A輸出，單路最大2500W，600X600X2200mm) |
| ET1BS12704S0 | S12704總裝機箱 |
| ET1BS12708S0 | S12708總裝機箱 |
| ET1BS12710S0 | S12710總裝機箱 |
| ET1BS12712S0 | S12712總裝機箱 |
| ET1MFBX00000 | 寬電壓129風機盒 |
| EH1M00FBX000 | 寬電壓74風機盒 |
| 監控板 | |
| EH1D200CMU00 | 集中監控板 |
| 主控處理單元 | |
| ET1D2MPUA000 | S12700 主控處理單元A（可選配時鐘） |
| ET1D2MPUBC00 | S12710 主控處理單元B（可選配時鐘） |
| ET1D2MPUBC01 | S12710 主控處理單元B（支持安全啟動） |
| 交換處理單元 | |
| ET1D2SFUA000 | S12700 交換網單元A |
| ET1D2SFUB000 | S12700 交換網單元B |
| ET1D2SFUC000 | S12700 交換網單元C |
| ET1D2SFUD000 | S12700 交換網單元D |
| 百兆/千兆以太網電接口板 | |
| ET1D2G48TEA0 | 48端口十兆/百兆/千兆以太網電接口板(EA,RJ45) |
| ET1D2G48TEC0 | 48端口十兆/百兆/千兆以太網電接口板(EC,RJ45) |
| ET1D2G48TX1E | 48端口十兆/百兆/千兆以太網電接口板(X1E,RJ45)* |
| 百兆/千兆以太網光接口板 | |
| ET1D2G24SEC0 | 24端口百兆/千兆以太網光接口板(EC,SFP) |
| ET1D2G48SEA0 | 48端口百兆/千兆以太網光接口板(EA,SFP) |
| ET1D2G48SEC0 | 48端口百兆/千兆以太網光接口板(EC,SFP) |
| ET1D2G48SX1E | 48端口百兆/千兆以太網光接口板(X1E,SFP) |
| 百兆/千兆以太網光電混合接口板 | |
| ET1D2T36SEA0 | 36端口十兆/百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口板(EA,RJ45/SFP) |
| 萬兆以太網光接口板 | |
| ET1D2X04XEA0 | 4端口萬兆以太網光接口板(EA,XFP) |
| ET1D2X04XEC1 | 4端口萬兆以太網光接口板(EC,XFP) |
| ET1D2S04SX1E | 4端口萬兆光接口和24端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口板(X1E,RJ45/SFP/SFP+) |
| ET1D2S08SX1E | 8端口萬兆光接口和8端口百兆/千兆光接口和8端口十兆/百兆/千兆combo電接口板(X1E,RJ45/SFP/SFP+) |
| ET1D2X12SSA0 | 12端口萬兆以太網光接口板(SA,SFP+) |
| ET1D2X16SSC2 | 16端口萬兆以太網光接口板(SC,SFP+) |
| ET1D2X32SSC0 | 32端口萬兆以太網光接口板(SC,SFP+) |
| ET1D2X48SEC0 | 48端口萬兆以太網光接口板(EC,SFP+) |
| ET1D2X32SX2H | 32端口萬兆以太網光接口板(X2H,SFP+) |
| ET1D2X32SX2S | 32端口萬兆以太網光接口板(X2S,SFP+) |
| ET1D2X32SX2E | 32端口萬兆以太網光接口板(X2E,SFP+) |
| ET1D2S24SX2S | 24端口萬兆以太網接口和8端口千兆以太網光接口板(X2S,SFP+) |
| ET1D2S24SX2E | 24端口萬兆以太網接口和8端口千兆以太網光接口板(X2E,SFP+) |
| ET1D2S16SX2S | 16端口萬兆以太網接口和16端口千兆以太網光接口板(X2S,SFP+) |
| ET1D2S16SX2E | 16端口萬兆以太網接口和16端口千兆以太網光接口板(X2E,SFP+) |
| ET1D2X48SX2S | 48端口萬兆以太網接口板(X2S,SFP+) |
| 40GE以太網光接口板 | |
| ET1D2L02QSC0 | 2端口40GE以太網光接口板(SC,QSFP+) |
| ET1D2L08QSC0 | 8端口40GE以太網光接口板(SC,QSFP+) |
| EH1D2L08QX2E | 8端口40GE以太網光接口板(X2E,QSFP+) |
| ET1D2L16QX2H | 16端口40GE以太網光接口板(X2H,QSFP+) |
| 100GE以太網光接口板 | |
| ET1D2C02FEE0 | 2端口100GE以太網光接口板(EE,CFP) |
| ET1D2C04HX2H | 4端口100GE以太網光接口板(X2H,QSFP28) |
| ET1D2C08HX2H | 8端口100GE以太網光接口板(X2H,QSFP28) |
| ET1D2C04HX2S | 4端口100GE以太網光接口板(X2S,QSFP28) |
| ET1D2C04HX2E | 4端口100GE以太網光接口板(X2E,QSFP28) |
| ET1D2H02QX2S | 2端口100GE以太網接口和2端口40GE以太網光接口板(X2S,QSFP28) |
| ET1D2H02QX2E | 2端口100GE以太網接口和2端口40GE以太網光接口板(X2E,QSFP28) |
| 業務子卡 | |
| EH1D2VS08000 | 8端口萬兆交換網集群業務子卡(SFP+) |
| ET1D2VQ06000 | 6端口40GE集群業務子卡(QSFP+) |
| LE0D00CKMA00 | 時鐘扣板-1588 |
| 增值業務處理板 | |
| ET1D2FW00S00 | 下一代防火墻業務處理板A-含華為通用安全平臺軟件 |
| ET1D2FW00S01 | 下一代防火墻業務處理板B-含華為通用安全平臺軟件 |
| ET1D2FW00S02 | 下一代防火墻業務處理板C-含華為通用安全平臺軟件 |
| ET1D2IPS0S00 | 入侵防御和入侵檢測業務處理板A-含華為通用安全平臺軟件 |
| ACU2 | WLAN ACU2無線接入控制板(含128 AP控制資源) |
| 光模塊 | |
| FE-SFP光模塊 | |
| SFP-FE-SX-MM1310 | 光模塊-SFP-100M/155M-多模模塊(1310nm,2km,LC) |
| eSFP-FE-LX-SM1310 | 光模塊-eSFP-100M/155M-單模模塊(1310nm,15km,LC) |
| S-SFP-FE-LH40-SM1310 | 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC) |
| S-SFP-FE-LH80-SM1550 | 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC) |
| GE-SFP光模塊 | |
| SFP-1000BaseT | 電模塊-SFP-GE-電接口模塊(100m,RJ45) |
| eSFP-GE-SX-MM850 | 光模塊-eSFP-GE-多模模塊(850nm,0.5km,LC) |
| SFP-GE-LX-SM1310 | 光模塊-SFP-GE-單模模塊(1310nm,10km,LC) |
| S-SFP-GE-LH40-SM1310 | 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC) |
| S-SFP-GE-LH40-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC) |
| S-SFP-GE-LH80-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC) |
| eSFP-GE-ZX100-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,100km,LC) |
| 10GE-XFP光模塊 | |
| XFP-SX-MM850 | 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC) |
| XFP-STM64-LX-SM1310 | 光模塊-XFP-10G-單模模塊(1310nm,10km,LC) |
| XFP-STM64-LH40-SM1550 | 光模塊-XFP-10G-單模模塊(1550nm,40km,LC) |
| XFP-STM64-SM1550-80km | 光模塊-XFP-10G-單模模塊(1550nm,80km,LC) |
| 10GE-SFP+光模塊 | |
| OMXD30000 | 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC) |
| OSX010000 | 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC) |
| OSX040N01 | 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC) |
| OSXD22N00 | 光模塊-SFP+-10G-單模模塊(1310nm,0.22km,LC,LRM) |
| SFP-10G-USR | 光模塊-SFP+-10G-多模模塊(850nm,0.1km,LC) |
| SFP-10G-ZR | 光模塊-SFP+-10G-單模模塊(1550nm,80km,LC) |
| SFP-10G-ZCW1571 | 光模塊-SFP+-10G-單模模塊(CWDM,1571nm,70km,LC) |
| SFP-10G-ZCW1591 | 光模塊-SFP+-10G-單模模塊(CWDM,1591nm,70km,LC) |
| SFP-10G-ZCW1611 | 光模塊-SFP+-10G-單模模塊(CWDM,1611nm,70km,LC) |
| SFP-10G-iLR | 光模塊-SFP+-9.8G-單模模塊(1310nm,1.4km,LC) |
| 40GE-QSFP/CFP光模塊 | |
| QSFP-40G-LX4 | 40GBase-LX4光模塊-QSFP+-40G-單模(1310nm,2km,LC)-多模(1310nm,0.15km,LC) |
| QSFP-40G-iSM4 | 40GBase-iSM4光模塊-QSFP+-40G-單模模塊(1310nm,1.4km,MPO) (可對接4個SFP+) |
| QSFP-40G-eSM4 | 40GBase-eSM4光模塊-QSFP+-40G-單模模塊(1310nm,10km,MPO) (可對接4個SFP+) |
| QSFP-40G-iSR4 | 40GBase-iSR4光模塊-QSFP-40G-多模模塊(850nm,0.15km,MPO)(對接4個SFP+) |
| QSFP-40G-LR4 | 40GBase-LR4光模塊-QSFP+-40G-單模模塊(1310nm,10km,LC) |
| QSFP-40G-eSR4 | 40GBase-eSR4光模塊-QSFP+-40G-多模模塊(850nm,0.3km,MPO)（可對接4個SFP+） |
| CFP-40G-SR4 | 高速光模塊-CFP-40G-多模模塊(850nm,4*10G,0.1km,MPO) |
| CFP-40G-LR4 | 高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,10km,直口LC) |
| CFP-40G-ER4 | 高速光模塊-CFP-40G-單模模塊(1310nm 波段,41.25G,40km,直口LC) |
| QSFP-40G-ER4 | 40GBase-ER4光模塊-QSFP+-40G-單模模塊(1310nm,40km,LC) |
| CFP-40G-ZR4 | 高速光模塊-CFP-40G-單模模塊(1550nm 波段,41.25G,80km,直口LC) |
| 100GE-QSFP/CFP光模塊 | |
| CFP-100G-SR10 | 高速光模塊-CFP-100G-多模模塊(850nm,10*10G,0.1km,MPO)（可對接10個SFP+或2個QSFP+) |
| CFP-100G-LR4 | 高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,10km,直口LC) |
| CFP-100G-ER4 | 高速光模塊-CFP-100G-單模模塊(1310nm 波段,4*25G,40km,直口LC) |
| CFP-100GE-ZR4 | 100GBase-CFP模塊-100G-單模模塊(1310nm 波段,4*25G,80km,直口LC) |
| QSFP-100G-CLR4 | 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--10.7dBm-LC/PC-SMF-2km |
| QSFP-100G-CWDM4 | 高速光模塊-QSFP28-1310nm-4*25GBase--6.5dBm-2.5dBm--9.8dBm-LC/PC-2km |
| QSFP-100G-ER4-Lite | 100GBase-ER4-Lite光模塊-QSFP28-100G-單模模塊(1310nm,30km(FEC OFF),40km(FEC ON),LC) |
| QSFP-100G-LR4 | 100GBase-LR4光模塊-QSFP28-100G-單模模塊(1310nm,10km,LC) |
| QSFP-100G-SR4 | 100GBase-SR4光模塊-QSFP28-100G-多模模塊(850nm,0.1km,MPO) |
| QSFP-100G-PSM4 | 100GBase-PSM4光模塊-QSFP28-100G-單模模塊(1310nm,0.5km,MPO) |
| BIDI-SFP光模塊 | |
| SFP-FE-LX-SM1310-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC) |
| SFP-FE-LX-SM1550-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC) |
| SFP-GE-LX-SM1310-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC) |
| SFP-GE-LX-SM1490-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC) |
| LE2MGSC40ED0 | 光模塊-SFP-GE-BIDI單模模塊(TX1490/RX1310,40km,LC) |
| LE2MGSC40DE0 | 光模塊-SFP-GE-BIDI單模模塊(TX1310/RX1490,40km,LC) |
| SFP-GE-ZBXD1 | 光模塊-eSFP-GE-單纖雙向模塊(1570nm(Tx)/1490nm(Rx),80km,LC) |
| SFP-GE-ZBXU1 | 光模塊-eSFP-GE-單纖雙向模塊(1490nm(Tx)/1570nm(Rx),80km,LC) |
| BIDI-SFP+光模塊 | |
| SFP-10G-ER-SM1330-BIDI | 光模塊-SFP+-10G-BIDI單模模塊(TX 1330nm/RX 1270nm,40km,LC) |
| SFP-10G-ER-SM1270-BIDI | 光模塊-SFP+-10G-BIDI單模模塊(TX 1270nm/RX 1330nm,40km,LC) |
| SFP-10G-BXU1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1270nm/RX1330nm,10km,LC) |
| SFP-10G-BXD1 | 10GBase-BIDI單纖雙向光模塊-SFP-10G-單模模塊(TX1330nm/RX1270nm,10km,LC) |
| 高速電纜 | |
| SFP-10G-CU1M | SFP+-10G-高速電纜-1m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室內用 |
| SFP-10G-CU3M | SFP+-10G-高速電纜-3m-(SFP+20公)-(CC2P0.254黑(S))-(SFP+20公)-室內用 |
| SFP-10G-CU5M | SFP-10G-CU5M-高速電纜-5m-(SFP+20M)-(CC2P0.254黑)-(SFP+20M)-室內用阻燃低煙無鹵 |
| SFP-10G-AC10M | SFP+-10G-有源高速電纜-10m-(SFP+20公)-(CC2P0.32黑(S))-(SFP+20公)-室內用 |
| QSFP-4SFP10G-CU1M | QSFP+-4SFP+10G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(4*SFP+20公)-室內用 |
| QSFP-4SFP10G-CU3M | QSFP+-4SFP+10G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(4*SFP+20公)-室內用 |
| QSFP-4SFP10G-CU5M | QSFP+-4SFP+10G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(4*SFP+20公)-室內用 |
| QSFP-40G-CU1M | QSFP+-40G-高速電纜-1m-(QSFP+38公)-(CC8P0.254黑(S))-(QSFP+38公)-室內用 |
| QSFP-40G-CU3M | QSFP+-40G-高速電纜-3m-(QSFP+38公)-(CC8P0.32黑(S))-(QSFP+38公)-室內用 |
| QSFP-40G-CU5M | QSFP+-40G-高速電纜-5m-(QSFP+38公)-(CC8P0.4黑(S))-(QSFP+38公)-室內用 |
| QSFP-100G-CU1M | 高速電纜-100G QSFP28無源高速電纜-1m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE |
| QSFP-100G-CU3M | 高速電纜-100G QSFP28無源高速電纜-3m-(QSFP28)-(CC8P0.254黑(S))-(QSFP28)-以太網100GbE |
| QSFP-100G-CU5M | 高速電纜-100G QSFP28無源高速電纜-5m-(QSFP28)-(CC8P0.4黑(S))-(QSFP28)-以太網100GbE |
| 光線纜 | |
| SFP-10G-AOC3M | AOC光模塊-SFP+-850nm-1G~10G-0.003km |
| SFP-10G-AOC10M | AOC光模塊-SFP+-850nm-1G~10G-10m |
| QSFP-H40G-AOC10M | 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC) |
| QSFP-4SFP10-AOC10M | 光收發一體模塊-QSFP+-40G-(850nm,10m,AOC)(對接4個SFP+) |
| QSFP-100G-AOC10M | 高速光模塊-QSFP28 轉QSFP28 AOC-850nm-100G--8.4dBm-2.4dBm--5.2dBm-0.01km |
| 電源 | |
| PAC3KS54-CB | 3000W 交流電源模塊 |
| PAC-2200WF | 2200W交流電源模塊 |
| PDC-2200WF | 2200W直流電源模塊 |
| W2PSA0800 | 800W交流電源模塊 |
| 軟件 | |
| ET1SBSM28000 | S12700 V200R008C00 軟件 |
| ET1SBSM2A000 | S12700 V200R010C00 軟件 |
| ET1SBSM2B010 | S12700 V200R011C10 軟件 |
| ET1SBSM2C000 | S12700 V200R012C00 軟件 |
| License | |
| ET1SMPLS0000 | MPLS功能授權 |
| ET1SNQA00000 | NQA功能授權 |
| ET1SIPV60000 | IPv6功能授權 |
| ET1SSVFF0000 | SVF功能授權(適用S12700系列) |
| ET1SVXLAN000 | VXLAN增強功能授權(適用S12700系列) |
| ET1SSSP00000 | 業務分流平臺功能授權 |
| ET1SFIB128K0 | X系列單板FIB資源授權-128K |
| ET1SFIB512K0 | X系列單板FIB資源授權-512K |
| ET1SWL512AP0 | WLAN無線接入控制器AP資源授權-512AP(配合X系列單板使用) |
| ET1SWL128AP0 | WLAN無線接入控制器AP資源授權-128AP(配合X系列單板使用) |
| ET1SWL64AP00 | WLAN無線接入控制器AP資源授權-64AP(配合X系列單板使用) |
| ET1SWL16AP00 | WLAN無線接入控制器AP資源授權-16AP(配合X系列單板使用) |
| ET1SPPPOE4K0 | PPPoE接入用戶資源授權-4K(配合X系列單板使用) |
| ET1SPPPOE8K0 | PPPoE接入用戶資源授權-8K(配合X系列單板使用) |
| ET1SPPPOE16K | PPPoE接入用戶資源授權-16K(配合X系列單板使用) |
| L-ACU2-128AP | ACU2無線接入控制器AP資源授權(128 AP) |
| L-ACU2-256AP | ACU2無線接入控制器AP資源授權(256 AP) |
| L-ACU2-384AP | ACU2無線接入控制器AP資源授權(384 AP) |
| L-ACU2-512AP | ACU2無線接入控制器AP資源授權(512 AP) |
| 資料 | |
| ET1IV2RCC0C0 | S12700 敏捷交換機 產品文檔 |
組網應用
在企業園區網的典型應用
- S12700部署在園區網核心。S12700內置隨板AC，無需額外購買AC硬件，減少建網投資；同時整機轉發性能可達4T-bit，解決外置AC處理性能瓶頸，助力客戶向802.11ac和802.11ax時代平滑演進。S12700實現有線無線真正融合，即統一的設備管理、統一的用戶管理和統一的業務管理，提供一致的用戶體驗。
在校園網的典型應用
- S12700部署在校園網核心。S12700支持統一用戶管理，客戶無需額外購買BRAS硬件，減少建網投資；支持多級H-QoS，實現精細化的用戶/業務管理。S12700實現有線無線真正融合，即統一的設備管理、統一的用戶管理和統一的業務管理，提供一致的用戶體驗。
在視頻會議、桌面云和監控承載網場景的典型應用
- S12700隨板自帶大緩存，確保突發業務流量不丟包，視頻不花屏。S12700提供百萬級硬件表項規格：高達1M MAC表項，3M FIB表項，支撐大容量終端接入，在IPv6、物聯網演進上具備業界領先的擴展性。S12700支持端到端的硬件級可靠性方案，支持iPCA精準運維技術，提供高可靠、高質量、可擴展的視頻承載和監控解決方案。
在城域網的典型應用
- S12700部署在廣電、教育城域網核心或匯聚。S12700支持3M FIB表項，滿足城域網核心節點大路由應用。S12700支持CSS2交換網硬件集群技術，源自高端核心路由器的集群技術帶來運營級的可靠性保障。S12700全面支持L2/L3 MPLSVPN，提供高可靠、安全可擴展的城域網承載方案。
在企業數據中心的典型應用
- S12700部署在企業數據中心核心或者匯聚。S12700支持4*100GE、8*40GE、48*10GE等高密板卡，滿足數據中心核心、匯聚節點海量數據吞吐能力。S12700支持CSS2交換網硬件集群技術，支持高達1.92T集群帶寬，4us業界低跨框時延，助力客戶組建高性能、高可靠、低時延的數據中心網絡。
“以上數據和圖片來源于廠商”
