高度集成的導向器級交換機
獲得HPC部署所需的可擴展性和集成能力。提高計算密度、可靠性并降低功耗和成本。

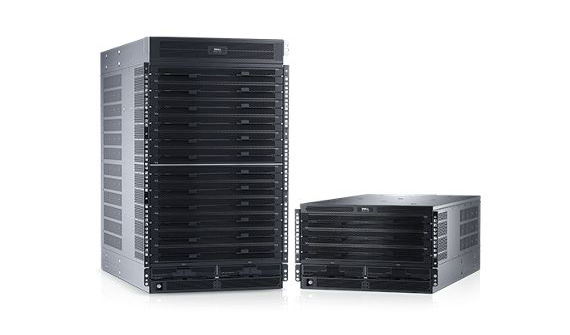

產品外觀
產品特征
英特爾® Omni-Path結構能夠以較低的成本提供高性能和高可用性
Dell H系列導向器級交換機最多可提供768個端口（以32個端口為增量），每個均可提供100 Gbps的性能，最多可擴展至19.2 Tb/s的聚合帶寬。借助電源、結構、管理模塊冗余、組件級診斷和警報以及帶外管理等高級功能，英特爾OPA交換機能夠以集成的方式支持高可用性。
創新功能可將結構彈性和可用性提升到新的高度，同時又不影響性能。例如，Packet Integrity Protection (PIP)功能可借助無延遲的錯誤檢查和鏈接級恢復功能實現較高的數據包可靠性。如果物理通路發生故障，Dynamic Lane Scaling (DLS)可維持75 %的鏈路帶寬，因此可以按照期限平穩地完成HPC工作負載。
可確定的延遲
H系列交換機有助于降低大型傳輸單元(MTU)對小型消息的負面性能影響，還有助于在結構內同時發送大型消息（通常是存儲消息）時，確保消息傳遞接口(MPI)消息等進程間通信(IPC)獲得一致的延遲。這將使交換機能夠繞過優先級較低的大型數據包，以允許優先級較高的小型數據包，從而在整個結構中形成更加可預測的低延遲。
為幫助降低延遲，錯誤檢測和校正增強功能涵蓋了零檢測負載。如果需要校正，系統會從上次鏈接位置而非發送節點處重新傳輸數據包。
主要優勢
> 可提高結構可擴展性、減少延遲、增加密度并降低成本和功耗。這些交換機可大幅降低結構采購成本，同時還能減少空間和電源要求。
> 軟件管理工具可簡化從小型結構到大型復雜結構的安裝和管理
Dell Networking H9106-OPF交換機
> 配備6個模塊化插槽的導向器級交換機，采用7U模塊化機型
> 適合標準19"機架
> 6個分支模塊
> 3個主干模塊
> 包含3個電源（第四個可選配）
> 僅限180-240 V交流電源（無直流選項）
> 1個標準管理模塊（第二個為可選）
> 配備3個風扇（共3個），N+1冗余
Dell Networking H9124-OPF交換機
> 配備24個模塊化插槽的導向器級交換機，采用20U（+1U支撐托架）模塊化機型
> 適合標準19"機架
> 24個分支模塊
> 12個主干模塊
> 包含7個電源（其他可選配）
> 僅限180-240 V交流電源（無直流選項）
> 1個標準管理模塊（第二個為可選）
> 配備9個風扇（共9個），N+1冗余
技術規格
| Dell Networking H系列導向器級交換機 | |
| 特性 | 技術規格 |
| 可用性 | 通風：從前向后 H9106-OPF： 電源冗余： 3（直流冗余） 4（交流冗余） H9124-OPF： 電源冗余： 7（直流冗余） 12（交流冗余） |
| 機箱包含項 | H9106-OPF： 葉片式模塊插槽：6 主干模塊插槽：3 管理模塊插槽（最小值/最大值）：1/2 電源（最小值/直流/交流冗余）：2/3/4 風扇模塊：3 最大端口數：192個100 Gb/s H9124-OPF： 葉片式模塊插槽：24 主干模塊插槽：12 管理模塊插槽（最小值/最大值）：1/2 電源（最小值/直流/交流冗余）：6/7/12 風扇模塊：9 最大端口數：768個100 Gb/s |
| 尺寸 | H9106-OPF： 大?。?br /> 7 RU，高：31厘米 x 寬：44.7厘米 x 深：74.9厘米 （高：12.2" x 寬：17.6" x 深：29.5"） 重量（完整配置）： 120.1千克（264.7磅） H9124-OPF： 大小： 20 RU（+1 RU支撐托架），高：88.9厘米 x 寬：44.7厘米 x 深：74.9厘米 (35" x 17.6" x 29.5") 重量（完整配置）： 283.33千克（624.3磅） |
| 環境 | 工作溫度： 0 °C至40 °C（32 °F至104 °F） 存放溫度： -40 ºC至70 ºC（-40 ºF至158 ºF） 工作濕度： 5 %至85 %（無冷凝） 存儲濕度： 5 %至95 %（無冷凝） |
| 模塊 | 葉片式模塊： 32個100 Gb/s QSFP28端口 主干模塊： 96個內部中板端口（3個32端口葉片式模塊），和32個外部端口 管理端口： 1個10/100/1000 BASE-T USB端口： 1個串行Type A端口 |
| 性能 | 多播表大?。?192 單播表大?。?9151 H9106-OPF： 交換傳輸速率：4.8 Tbps H9124-OPF： 交換傳輸速率：19.2 Tbps |
| 電源選項 | 電源： 180-240 V交流電，50-60 Hz 熱插拔：是 H9106-OPF： 典型功耗： 1.8 KW（銅纜）或2.4 KW（全光纖 - 最大3 W） 最大 功耗： 2.3 KW（銅纜）或3 KW（全光纖 - 最大3 W） H9124-OPF： 典型功耗： 6.8 KW（銅纜）或9.4 KW（全光纖 - 最大3 W） 最大 功耗： 8.9 KW（銅纜）或11.6 KW（全光纖 - 最大3 W） |
“以上數據和圖片來源于廠商”
