Mellanox M4001
Mellanox InfiniBand刀片式交換機
借助InfiniBand刀片式交換機，提高吞吐量
為M1000e刀片式機箱高性能計算(HPC)集群中的所有InfiniBand連接服務器節點帶來高帶寬、低延遲。
> 單寬交換機僅占用一個插槽，實現結構冗余性。
> InfiniBand™貿易協會(IBTA)管理支持讓您能夠利用任何符合IBTA規范的子網管理器輕松實現管理。
> 借助16個專用內部端口和16個外部端口實現無阻塞吞吐量。

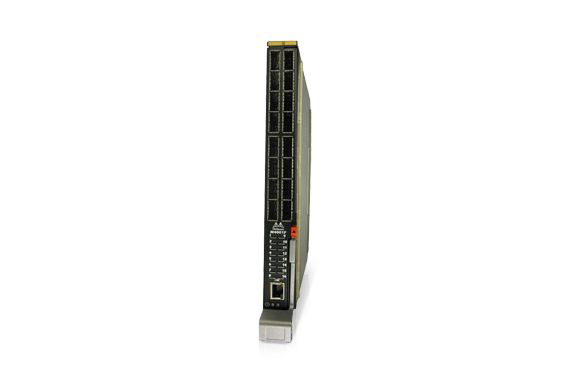

產品外觀
產品特征
將高帶寬、低延遲的InfiniBand交換機添加到Dell M1000e刀片式機箱
借助Mellanox InfiniBand刀片式交換機，Dell™ M1000e刀片式機箱可實現數據吞吐量。InfiniBand交換機專為在高性能計算(HPC)和高性能數據中心環境中的低延遲、高帶寬應用程序設計，它提供16個內部和16個外部端口，可以消除其他交換機設計的常見瓶頸。
有以下三種單寬Mellanox InfiniBand刀片式交換機可供您選擇，每種均提供無阻塞吞吐量并且符合IBTA管理規范：
Mellanox M4001T FDR10 InfiniBand刀片式交換機
每端口比特率：41.25 Gb/s
每端口數據吞吐量：40 Gb/s
Mellanox M4001F FDR InfiniBand刀片式交換機
每端口比特率：56.25 Gb/s
每端口數據吞吐量：54.54 Gb/s
技術規格
| Mellanox InfiniBand刀片式交換機 | |
| 特性 | 技術規格 |
| 尺寸 | 高 x 寬 x 深：272.54 x 29.45 x 255.02毫米（10.73 x 1.16 x 10.04英寸） |
| 管理 |
診斷和調試工具：標配 端口鏡像：標配 非托管交換機支持OpenSM或第三方子網管理器：標配 注：Mellanox OpenFabrics Enterprise Distribution (OFED)軟件堆棧包含一個子網管理器及交換機管理工具 |
| 其他交換 |
集成的子網管理器代理：標配 線性轉發表：標配 256到4Kb MTU：標配 48K條目線性轉發數據庫：標配 支持熱插拔，可在不中斷服務器的情況下進行擴展：標配 自適應路由：標配 Mellanox M4001T FDR10： 符合IBTA規范：不適用 Mellanox M4001F FDR： 符合IBTA規范1.3 性能 在任意端口之間實現同步線速：標配 Mellanox M4001T FDR10： 單端口收發比特率：41.25 Gb/s 單端口收發有效數據速率：40.0 Gb/s 總交換帶寬：2.560 Tb/s Mellanox M4001F FDR： 單端口收發比特率：56.25 Gb/s 單端口收發有效數據速率：54.54 Gb/s 總交換帶寬：3.584 Tb/s |
| 端口屬性 |
無源銅纜：標配 光學介質適配器和有源電纜支持：標配 端口和系統狀態LED指示燈：標配 每端口狀態LED指示燈（鏈接、活動）：標配 系統狀態LED指示燈（系統狀態、電源）：標配 Mellanox M4001T FDR10： 32個自動協商10、20、40 Gb/s完全無阻塞InfiniBand端口；16個內部服務器端口；多達16個外部QSFP連接器端口，用于上行鏈路電纜 Mellanox M4001F FDR： 32個自動協商10、20、40、56 Gb/s完全無阻塞InfiniBand端口；16個內部服務器端口；多達16個外部QSFP連接器端口，用于上行鏈路電纜 |
| 服務質量 |
精細粒度級端到端QoS：標配 高級調度引擎支持多達9個通訊類9條虛擬通道的服務質量：標配 8個數據端口：標配 1個管理端口：標配 |
