FC8直通模塊
適用于M1000e刀片式服務器盤柜的8/4 Gbps光纖通道直通模塊
將M系列刀片式服務器連接到您選擇的光纖通道基礎架構。
> 為戴爾刀片式服務器提供光纖通道連接
> 自動協商鏈路速度8/4/2 Gbps
> 帶有16個外部端口和8Gbps SFP+光纖收發器

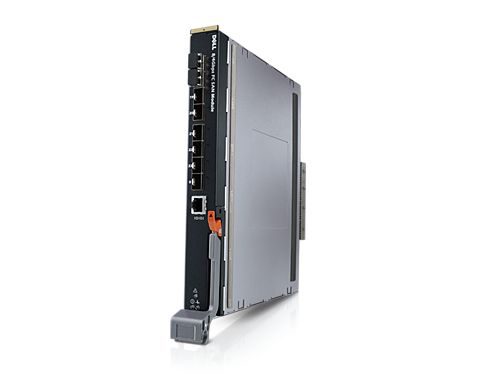

產品外觀
產品特征
針對您現有的SAN基礎架構的光纖通道連接選項
Dell™ 8/4 Gbps光纖通道直通模塊可為目前已有存儲區域網絡(SAN)基礎架構的數據中心提供服務器與SAN之間的光纖通道直連。此模塊提供16個8/4/2 Gbps光纖通道一對一、非交換式接口，可用于連接刀片式服務器與SAN。
產品特色
> 每個端口可為每個服務器端口提供一個有帶寬保障的專用接口。
> 透明的直通協議有助于解決SAN與服務器之間的互操作性問題。
> 每個端口均可實現8、4或2 Gbps光纖通道連接，能夠與現有的服務器和SAN相匹配。
技術規格
| 戴爾8/4 Gbps FC直通模塊 | |
| 特性 | 技術規格 |
| 管理 | 模塊為非受管型 - 所有管理都通過HBA固件或外部交換機進行 |
| 性能 | 8 Gb/秒線速，向后兼容4 Gb/秒和2 Gb/秒線速 |
| 光纖通道端口 | 所有端口均配置16x行業標準SFP+光纖收發器（16個通往刀片式服務器的內部連接；16個通往SAN的外部上行鏈路） 自動協商鏈路速度8/4/2 Gbps 端口和系統狀態LED指示燈 各端口狀態LED指示燈：鏈接狀態 系統狀態LED指示燈：系統狀態、電源 支持熱插拔，可在不中斷服務器的情況下進行擴展 每個M1000e刀片式服務器機箱最多可支持四個交換機刀片模塊 |
| 互操作性 | 能夠與任何外部SAN基礎架構集成 8/4Gbps Fibre Channel Pass-Through Module for M1000e Blade Enclosure |
| 端口屬性 | 16 external (uplink) ports with 16 pre-installed SWL optical SFP+ transceivers (8Gbps) 16 internal ports providing connectivity for up to 16 blade servers (with Fibre Channel HBAs) Ports support auto-negotiation to link speeds of 8/4/2 Gbps Port and system status LED indicators Per port status LEDs: Link status System status LEDs: System status, power Hot-swappable, enabling expansion without server interruption Support for up to four pass-through modules per M1000e blade chassis |
“以上數據和圖片來源于廠商”
