適用于PowerEdge M1000e的10 GbE和FCoE中轉交換機
借助Dell Networking M8024-k交換機，輕松遷移至10 GbE堆疊交換機以便提高可擴展性，或?qū)CoE功能添加到您數據中心。
> 通過您選擇的介質和一個FlexIO模塊，利用最多24個集成式端口，管理第三層交換，同時保護您以前的千兆以太網(GbE)基礎架構。
> 為實現高可用性，您最多可以堆疊6臺線速交換機，每臺交換機都具有冗余電源，但所有6臺作為一個單元進行管理。
> 該交換機可以作為以太網光纖通道(FCoE)中轉交換機，可以連接至外部融合數據中心網絡，并可以通過FIP偵聽擴展可用的FCoE結構。

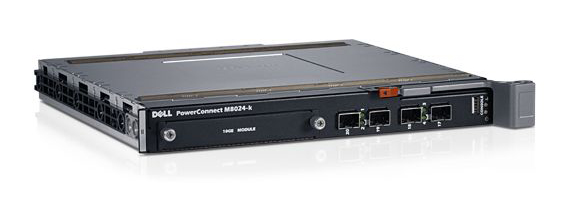

產品外觀
產品特征
面向M系列刀片式服務器的更強大的10 Gb以太網連接性能
借助Dell Networking M8024-k來簡化10 GbE刀片式服務器的部署和管理。最多可為16臺配備最新的KR式10 Gb網絡子卡(NDC)或夾層卡的M系列刀片式服務器提供10 GbE網絡連接性能。
還沒準備好采用10 GbE？不用擔心。M8024-k也支持與服務器和局域網(LAN)之間的GbE連接，可幫助確保您在時機成熟時能快速采用10 GbE連接。這種靈活性以及更強大的10 GbE帶寬和性能可幫助您滿足采用了虛擬化和其他I/O（輸入/輸出）密集型技術的數據中心的不斷變化的需求。
Dell Networking M8024-k也是一臺FCoE中轉交換機，可以添加到外部的融合數據中心網絡中，用來擴展可用的FCoE結構。進行4.2固件升級后，M8024-k使用FCoE初始化協議(FIP)來執行FC_BB_E設備發現、初始化和維護的功能。
借助FIP偵聽功能，M8024-k可將Dell™ M系列刀片式服務器鏈接到外部架頂式或列末式FCoE轉發交換機，并提供與服務器之間的FCoE連接。這項功能，以及Internet SCSI優化、iSCSI TLV和DCBx發現與監控，可在端到端數據中心解決方案中實現無縫的10 GbE性能。
助力發揮虛擬化的優勢
Dell Networking M8024-k中最多可配24個10 GbE端口，可滿足多核CPU和服務器虛擬化的高帶寬要求。與配備10 Gb網絡子卡的PowerEdge™ M710HD刀片式服務器結合使用時，M8024-k可提供端到端的10 Gb結構A連接，為后續增長或結構B和C中的其他技術預留了空間。
M8024-k支持與M系列KR式10 Gb網卡(NIC)和聚合網絡適配器(CNA)連接，打開了通向先進的網絡功能（如NIC分區(NPAR)、單根I/O虛擬化(SR-IOV)和iSCSI）的大門。
借助FlexIO和可擴展堆疊實現靈活擴展和增長
M8024-k具有16個內部1/10 GbE端口、4個集成的外部1/10 GbE增強型小型外形規格可插拔(SFP+)端口和1個FlexIO托架（可根據企業發展輕松進行擴展），專門針對未來發展需求而構建。通過FlexIO，您可按需添加或更換模塊化上行鏈路：
> 4端口SFP+ FlexIO模塊
> 2端口10 GBASE-T FlexIO模塊
> 3端口CX-4 FlexIO模塊
此外，單一IP堆棧管理可實現簡單的可擴展性。在4.2固件版本中，通過Web、命令行界面(CLI)或主交換機上的SNMP管理界面，最多可將6臺線速交換機連接到一起并作為單個高端口數交換機進行管理。
借助Simple Connect for LAN快速上手
采用默認的簡單交換工作模式，用較少的網絡管理時間簡單部署和管理10 Gb刀片式服務器配置。與任何外部LAN連接時，簡單交換選項都可實現端口聚合和自動配置。
或者，M8024-k也可在完全交換模式下運行。這種情況下您可以縮短學習周期，M8024-k也可以無縫集成到現有Cisco®或任何其他使用行業標準CLI (IS-CLI)的LAN中。這些功能，連同企業級服務質量(QoS)、安全性和管理功能，可幫助確保M8024-k滿足您現在和未來的機箱內以太網交換需求。
兩種工作模式為利用10 Gb以太網簡單高效地部署和管理M系列刀片式服務器（這是提高數據中心利用率的理想解決方案）鋪平了道路，可幫助節省時間和資金。
技術規格
|
Dell Networking 10 Gb基本型交換機 |
|
| 特性 | 技術規格 |
| 可用性 | 生成樹(IEEE 802.1D)和具有快速鏈路支持的快速生成樹(IEEE 802.1w) 多生成樹協議(IEEE 802.1s) 支持虛擬冗余路由協議(VRRP) |
| 機箱包含項 | 適用于M1000e刀片機箱的單寬I/O模塊 267 x 258 x 31毫米（寬 x 深 x 高） 10.5" x 10.2" x 1.2" 約重：2.7千克，5.8磅。 |
| 工作環境條件 | 工作溫度：0 ºC至45 ºC 存放溫度：-20 ºC至70 ºC 工作相對濕度：10 %至90 %，無冷凝 存放相對濕度：10 %至95 %，無冷凝 |
| 硬件 | 512MB CPU SDRAM、32 MB閃存 |
| 管理 | 默認工作模式是“簡單交換”（端口聚合器）模式，允許自動配置復雜的網絡設置 可由用戶配置為完全托管交換模式 基于Web的管理界面 行業標準的CLI，可通過遠程登錄或本地串行端口訪問 支持SNMPv1、SNMP v2c和SNMPv3 支持4個RMON組（歷史記錄、統計數據、警報和事件） 固件和配置文件的TFTP傳輸 雙固件映像 支持多配置文件上傳/下載 錯誤監視和性能優化統計數據，包括端口摘要表 支持BootP/DHCP IP地址管理 系統日志遠程記錄功能 用于環境監控的溫度傳感器 |
| MIB支持 | RFC 1213 - MIB II RFC 1215 - 標準陷阱 RFC 1442 - SMIv2 (SNMPv2 MIB) RFC 1451 - 管理器到管理器MIB RFC 1492 - TACACS+ RFC 1493 - 網橋管理對象定義 RFC 1573 - 接口演進 RFC 1643 - 類以太網MIB RFC 1757 - 遠程網絡監控(RMON) MIB RFC 1907 - SNMP v2 MIB RFC 2011 - 使用SMIv2的Internet協議(IP) MIB RFC 2012 - 使用SMIv2的傳輸控制協議(TCP) MIB RFC 2013 - 使用SMIv2的用戶數據報協議(UDP) MIB RFC 2233 - 使用SMIv2的接口組 RFC 2618 - RADIUS MIB RFC 2665 - 類以太網接口類型MIB RFC 2666 - 以太網芯片組識別 RFC 2674 - 網橋MIB，具備流量類別、多播過濾和VLAN擴展(IEEE802.1p/q MIB) RFC 2737 - 實體MIB RFC 2819 - RMON MIB RFC 2863 - 接口演進 |
| 多播 | 第2層多播 靜態IP多播 動態多播支持 – IGMP偵聽支持1024個多播組 支持IP多播的IGMP偵聽 IGMP查詢器 與協議無關的多播（PIM-DM、PIM-SM） |
| 其他交換 | 鏈路聚合，每個交換機最多可支持12個靜態聚合鏈路、8個動態聚合鏈路，且每個聚合鏈路最多匯聚8個成員端口；支持LACP (IEEE 802.3ad) |
| 性能 | 交換機結構容量480 Gbps聚合帶寬（雙向） 轉發速率357Mpps 最多16000個MAC地址 512MB CPU SDRAM 32 MB閃存 |
| 端口屬性 | 最多包含6臺交換機的彈性高可用性堆疊（僅可使用SFP+端口進行堆疊連接） 最多提供24個自動感應1/10 Gb以太網交換端口 16個內置服務器10 Gb (KR)以太網端口，可自動協商到1 Gb以太網 4個外置集成式1/10 Gb SFP+以太網端口 通過一個可選的FlexIO模塊，提供具有最多4個附加1/10 Gb上行鏈路端口的靈活介質選項： 4端口SFP+ 10 GbE模塊 3端口CX-4 10 GbE銅纜模塊（僅支持10 Gb連接） 雙端口10GBASE-T 10 GbE銅纜模塊（支持1/10 Gb連接） 自動協商速度、雙工模式和流量控制 自動MDI/MDIX 端口鏡像 基于流量的端口鏡像 廣播風暴控制 支持DCB需求，包括PFC (802.1Qbb)、DCBx、iSCSI TLV 2.2、iSCSI優化 FCoE FIP偵聽（FCoE中轉），單跳 支持的適配器(NIC/CNA) 戴爾適配器（夾層卡/NDC） Broadcom 57712-K NDC (M710HD) Brocade BR1741M-k 2x10 GbE KR夾層卡（僅限KR） Intel X520-x/k 2x10 Gb夾層卡(XAUI/KR) QLogic QME8242-k P3+ 2x10 GbE KR夾層卡（僅限KR） 還支持1 Gb NIC（夾層卡和LOM） |
| 服務質量 | 第2層受信任模式（IEEE 802.1p標記） 第3層受信任模式(DSCP) 第4層受信任模式(TCP/UDP) 使用第2/3/4層基于流量的策略（包括計量/速率限制、標記和帶寬保證）的高級模式；最多可以將100個ACL通過類映射用于QoS流量標識 每端口8個優先級隊列 可調加權輪詢(WRR)和嚴格隊列調度 基于端口的QoS服務模式 基于流量的QoS服務模式 優先級流量控制(PFC) 基于鏈路層發現協議(LLDP)的iSCSI優化 |
| 法規 | 管制型號：PCM8024-k |
| 路由 | 第3層路由協議 靜態路由 路由信息協議(RIP) v1/v2 開放短路徑優先(OSPF) v1/v2/v3 無類域間路由(CIDR) 互聯網控制報文協議(ICMP) ICMP路由器發現協議(IRDP) 虛擬冗余路由協議(VRRP) 地址解析協議(ARP) 互聯網組管理協議(IGMP) v2 距離矢量多播路由協議(DVMRP) DHCP - 幫助程序/中繼 支持IGMP v3 第3層路由性能 最多128個RIP路由接口 最多128個OSPF路由接口；最多128個OSPF區域；每個OSPF區域最多128個 路由接口；ECMP路由最多32條路由；每個ECMP最多4個下一跳數 最多128個VLAN路由接口 最多256個多播轉發項 最多8000個ARP項；最多4000個NDP項 |
| 支持的標準 | IEEE 802.1AB、IEEE 802.1D、IEEE 802.1Q、IEEE 802.1p、IEEE 802.1w、IEEE 802.1x、 IEEE 802.2、IEEE 802.3、IEEE 802.3I、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.ab、IEEE 802.3ac、IEEE 802.3ad、IEEE 802.3ae、IEEE 802.3ak |
| VLAN | 符合IEEE 802.1Q標準的用于標記和基于端口的VLAN支持 雙重VLAN標記(QinQ) 最多支持1024個VLAN 帶有GVRP支持的動態VLAN |
| 安全性 | 基于IEEE 802.1x的邊緣身份驗證 - 支持單主機和多主機訪問、來賓訪問、語音身份驗證以及Microsoft Active Directory 交換機訪問密碼保護 可啟用或禁用Web、SSH、Telnet、SSL管理訪問的用戶自定義設置 基于端口的MAC地址警報和鎖定 IP地址篩選，用于通過Telnet、HTTP、HTTPS/SSL、SSH和SNMP進行管理訪問 針對交換機管理訪問進行RADIUS和TACACS+遠程身份驗證 針對交換機管理流量進行SSLv3和SSHv2加密 通過管理訪問配置文件進行管理訪問篩選 ACL限制 ACL（任何類型）數量上限 - 100 每列表可配置規則的數量上限 - 1023 每個接口和方向的ACL規則數上限(IPv4/L2) - 1023 ing/ 511 egr 每個接口和方向的ACL規則數上限(IPv6) - 509 ing/ 255 egr ACL規則數上限（整個系統）- 4096 ACL記錄規則數上限（整個系統）- 128 |
