整合您的網絡
通過PowerEdge™ M I/O聚合器簡化網絡管理，提高服務器帶寬，從而輕松實現即插即用的數據中心聚合。
產品外觀
產品特征
構建理想的數據中心
Dell™ PowerEdge™ M I/O聚合器是完整的活動數據中心解決方案的一部分，通過它可以優化網絡性能，并實現聚合的優勢。
通過虛擬化實現整合
PowerEdge M I/O聚合器通過用每個刀片式服務器機箱中的少量高帶寬10 GbE網卡和I/O模塊取代多個GbE網卡、夾層卡和交換機，擴展了虛擬化的整合優勢。
提高帶寬
利用10 GbE功能，可滿足多核CPU的帶寬需求并構建您的服務器容量，而無需過度配置您的數據中心。
提供高效的安裝和輕松的擴展
通過無憂安裝和簡單的網絡集成，Dell PowerEdge™ I/O聚合器開箱即可使用。
支持靈活連接，提高通用性
通過能夠提供簡單部署和即插即用連接的聚合器，優化您的IT排程，以構建敏捷、靈活的數據中心。
幫助節省空間，降低功耗
通過PowerEdge M I/O聚合器整合空間、提高能效，從而以非凡的價值提供卓越的性能。

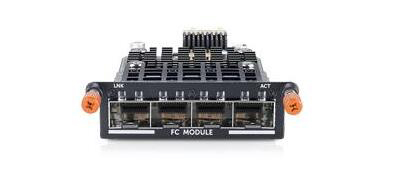

4端口FC Flex IO模塊
> 2/4/8 Gb FC SFP+光纖
> 4個8 Gb FC端口，最高可提供每個模塊32 Gb的FC流量（每個MXL的FC吞吐量最高可達64 Gb）
> NPIV代理網關(NPG)

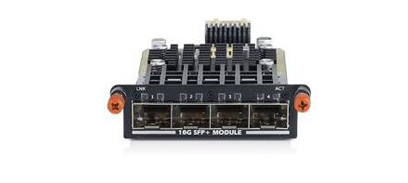

4端口SFP+模塊
> 1 GbE和10 GbE端口
> 10 GbE光纖和DAC銅線雙軸電纜
4端口10GBASE-T模塊
> 1 GbE和10 GbE端口
> 支持自動協商
> RJ45/Cat6a銅線
2端口QSFP+模塊
> 2個40 GbE端口
> 支持10 GbE（使用分支電纜）
技術規格
|
Dell PowerEdge M I/O聚合器 |
|
| 特性 | 技術規格 |
| 機箱包含項 | 適用于M1000e刀片式服務器盤柜的單寬I/O模塊 |
| 可用性 | 使用10千兆位以太網NIC刀片式服務器夾層卡I/O卡將戴爾刀片式服務器連接至外部交換機。 適用于Dell PowerConnect、Cisco Catalyst/Nexus交換機以及您選擇的外部以太網交換機的卓越解決方案 |
| 工作環境條件 | 電源：100–240 V交流電，50/60 Hz 最大 散熱輸出：955.36 BTU/小時 最大 系統電流消耗：100/120 V交流時為2 A，200/240 V交流時為1 A 最大 功耗：123 W ISO 7779 A加權聲壓級：23 °C (73.4 °F)時為59.6 dBA 工作溫度： 0 °C至40 °C（32 °F至104 °F） 工作濕度： 相對濕度10 %至85 %；無冷凝 最大 非工作條件限制： 存放溫度： -40 °C至70 °C（-40 °F至158 °F） 存放濕度： 5 %至95 %（相對濕度，無冷凝） |
| 管理 | 1155 SMIv1 1156 互聯網MIB 1157 SNMPv1 1212 簡明MIB定義 1493 網橋MIB 1901 基于社區的SNMPv2（只讀） 2011 IP MIB 2012 TCP MIB 2013 UDP MIB 2571 管理框架 2572 消息處理與分發 2576 SNMPv1/v2共存 2578 SMIv2 2579 SMIv2文本慣例 2580 SMIv2一致性聲明 2665 類以太網接口MIB 2863 接口MIB 3416 SNMPv2 3418 SNMP MIB ANSI/TIA-1057 LLDP-MED MIB IEEE 802.1AB LLDP MIB IEEE 802.1AB LLDP DOT1 MIB IEEE 802.1AB LLDP DOT3 MIB FORCE10-IF-EXTENSION-MIB FORCE10-LINKAGG-MIB FORCE10-COPY-CONFIG-MIB FORCE10-PRODUCTS-MIB FORCE10-MS-CHASSIS-MIB FORCE10-SMI FORCE10-SYSTEM-COMPONEN-MIB FORCE10-TC-MIB FORCE10-FIPSNOOPING-MIB FORCE10-DCB-MIB LLDP-EXT-DOT1-DCBX-MIB IEEE8021-PFC-MIB DELLl_ITA.REV_1_1.MIB |
| 性能 | MAC地址數：128 K IPv4路由數：16 K 交換機結構容量：1.28 Tbps（全雙工） 轉發容量：960 Mpps 鏈路聚合：128個LAG組，每組最多16個成員 每端口隊列數：4個隊列 VLAN數：4094 線速第2層交換：所有協議，包括IPv4 數據包緩沖區內存：9 MB CPU內存：2 GB |
| 堆疊 | 堆疊單元：最多6個IOA（僅使用固定式40 GbE端口，并通過CLI部署） 堆疊帶寬：最高160 Gbps（使用1個40 GbE環） 堆疊拓撲：環形和菊花鏈 虛擬鏈路中繼(VLT)：mVLT和VLT上L2（通過CLI部署） |
| IEEE合規性 | 802.1AB LLDP 802.1p L2優先級劃分 802.3ab千兆位以太網(1000Base-T) 802.3ad符合LACP的鏈路聚合 802.3ae 10GbE (10GBase-X) 802.3ba 40GbE（40GBase-SR4、40GBase-CR4）光纖端口（手動模式下） 802.3u快速以太網(100Base-TX) 802.3x流量控制 802.3z千兆位以太網(1000Base-X) ANSI/TIA-1057 LLDP-MED MTU 12 KB |
| 端口屬性 | 4個可選的FlexIO插件模塊，可以靈活選擇介質： 2端口QSFP+模塊（采用4x10 GbE分支模式） 4端口SFP+ 10 GbE模塊 4端口10 GBase-T 10 GbE銅纜模塊（1/10 GB，每IOA僅支持1個此類型的模塊） 4端口光纖通道模塊（2/4/8 G） 當IOA處于手動模式時，支持本機40 GbE。 1個USB (Type A)端口，用于存儲 1個USB (Type A)端口，用于控制臺/管理 |
| 法規 | UL/CSA 60950-1（第二版） EN 60950-1（第二版） IEC 60950-1（第二版），包括所有國家間偏差和組間差異 EN 60825-1 - 激光產品安全性第1部分： 設備分類、要求和 用戶指南；光纖通信系統 FDA法規21 CFR 1040.10和1040.11輻射 澳大利亞/新西蘭：AS/NZS CISPR 22: 2006，A類 加拿大：ICES-003，第4期，A類 歐洲：EN 55022: 2006+A1:2007 (CISPR 22: 2006)，A類 日本：VCCI V3/2009，A類 美國：FCC CFR 47第15部分，B子部分: 2009，A類 EN 300 386 V1.4.1:2008 網絡設備的EMC EN 55024: 1998 + A1: 2001 + A2: 2003 EN 61000-3-2：諧波電流輻射 EN 61000-3-3：電壓波動和閃變 EN 61000-4-2：ESD EN 61000-4-3：輻射抗干擾度 EN 61000-4-4：EFT EN 61000-4-5：電涌 EN 61000-4-6：低頻傳導抗干擾度 所有組件都符合RoHS標準 產品安全、EMC和環境數據表（英文版） 戴爾法規合規性主頁（英文版） 戴爾和環境（英文版） |
| 存儲 | DCB、 DCBx 、iSCSI 、FIP偵聽 |
| VLAN | 802.1Q VLAN標記、802.3ac VLAN標記幀擴展、 本地VLAN |
| 數據中心橋接 | IEEE 802.1Qbb基于優先級的流量控制(PFC) IEEE 802.1Qaz增強型傳輸選擇(ETS) 數據中心橋接交換(DCBx) DCBx應用程序TLV（iSCSI、FCoE） |
| 光纖通道 | NPIV代理網關(NPG) 光纖通道端口類型：N 橋接至FC SAN 每個IOM 1個FCoE_Maps FCoE功能 本機FCoE轉發 FCoE初始化協議(FIP) v1 FCoE中轉（FIP偵聽橋） FCoE到FC轉發 動態FCoE到FC負載平衡 |
| 安全性 | 854 Telnet、959 FTP、1350 TFTP、2856 RADIUS、3164 系統日志、4254 SSHv2、 TACACS+ |
| 通用IPv4協議 | 768 UDP、791 IPv4、792 ICMP、793 TCP、826 ARP、1042 以太網傳輸、1305 NTPv3、1519 CIDR、2131 DHCP（客戶端）、3021 31位前綴、3128 極小數據段攻擊防護 |
| 通用IPv6協議 | 4861 管理端口IPv6主機 |
| 多播 | 4541 IGMPv1/v2偵聽 |
“以上數據和圖片來源于廠商”
