實現更快的數據傳輸
利用Dell Networking MXL 10/40 GbE交換機，將虛擬化優勢整合到M1000e刀片式服務器部署中，并將更多帶寬應用到關鍵網絡鏈路。

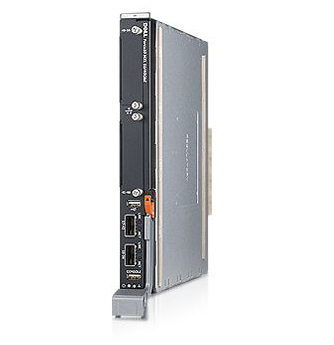

產品外觀
產品特征
提高基礎架構性能
利用基于標準的10/40 GbE連接，幫助確保高速支持每臺物理服務器上所要運行的不斷增長的虛擬機(VM)數量。
提高系統靈活性
通過部署聚合網絡，幫助降低資本和運營成本，同時提高數據中心靈活性和利用率。
提高功能
借助可靠且功能豐富的Dell Networking操作系統，對網絡功能和服務進行虛擬化、自動化和協調。
輕松運營，使您放心無憂
通過使用Dell 網絡 MXL 10/40 GbE交換機來簡化管理，幫助降低成本和復雜性。
針對未來，進行規劃
幫助保護您的投資。利用行業標準和技術實現無縫集成，并提供滿足未來需求的數據中心解決方案。
全球服務和支持
戴爾服務能讓您更充分地利用IT與專業解決方案，幫助降低IT復雜性、減少成本，并避免效率低下。戴爾服務團隊可以提供獨特的功能，包括全面的數據遷移解決方案，從而幫助您從多個文件系統進行整合。戴爾會全面了解您的需求，并針對您的環境和組織目標設計解決方案，并利用成熟的交付方式、本地專業人員以及精深的領域?qū)I(yè)知識，幫助您降低總擁有成本。

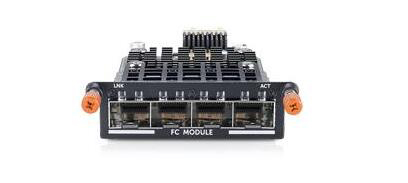

4端口FC Flex IO模塊
> 2/4/8 Gb FC SFP+光纖
> 4個8 Gb FC端口，可提供高達每個模塊32 Gb的FC流量（每個MXL的FC吞吐量高達64 Gb）
> NPIV代理網關(NPG)

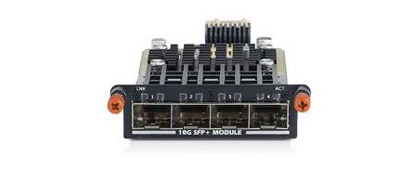

4端口SFP+模塊
> 1 GbE和10 GbE端口
> 10 GbE光纖和DAC銅線雙軸電纜

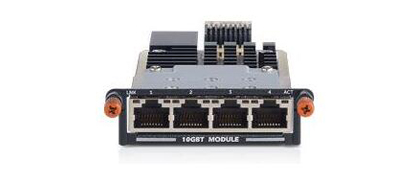

4端口10GBASE-T模塊
> 1 GbE和10 GbE端口
> 支持自動協商
> RJ45/Cat6a銅線

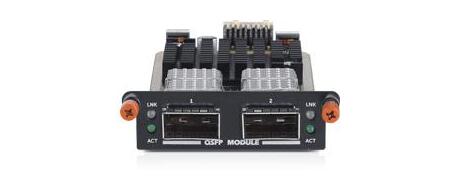

2端口QSFP+模塊
> 2個40 GbE端口
> 使用分支電纜支持10 GbE
技術規格
| Dell Networking MXL 10/40 GbE刀片式交換機 | |
| 特性 | 技術規格 |
| 可用性 | 802.1D橋接、STP；802.1s MSTP；802.1w RSTP；2338 VRRP |
| 第3層路由 | 1058 RIPv1、2453 RIPv2、2154 MD5 (OSPF)、1587 NSSA (OSPF)、2328 OSPFv2、4222優先化和擁塞避免 |
| VLAN | 802.1Q VLAN標記、雙VLAN標記、GVRP 802.3ac VLAN標記幀擴展 Dell Networking PVST+ 本地VLAN |
| 數據中心橋接 | IEEE 802.1Qbb基于優先級的流量控制(PFC) IEEE 802.1Qaz增強型傳輸選擇(ETS) 數據中心橋接交換(DCBx) DCBx應用程序TLV（iSCSI、FCoE） |
| 光纖通道 | NPIV代理網關(NPG) 光纖通道端口類型：N 橋接至FC SAN 每臺交換機最多8個FCoE_Map FCoE功能 本機FCoE轉發 FCoE初始化協議(FIP) v1 FCoE中轉（FIP偵聽橋） FCoE到FC轉發 動態FCoE到FC負載平衡 |
| IEEE合規性 | 802.1AB LLDP 802.1p L2優先級劃分 802.3ab千兆位以太網(1000BASE-T) 802.3ad符合LACP的鏈路聚合 802.3ae 10千兆位以太網(10GBASE-X) 802.3ba 40千兆位以太網 802.3u快速以太網(100BASE-TX) 802.3x流量控制 802.3z千兆位以太網(1000BASE-X) ANSI/TIA-1057 LLDP-MED MTU 12K字節 |
| 通用IPv4協議 | 768 UDP、791 IPv4、792 ICMP、793 TCP、826 ARP、1027代理ARP、1035 DNS（客戶端）、1042以太網傳輸、1191路徑MTU發現、 1305 NTPv3、1519 CIDR、1542 BOOTP（中繼）、1812路由器、 1858 IP片段篩選、2131 DHCP（中繼）、3021 31位前綴、 3046 DHCP選項82、3069專用VLAN、3128極小數據段攻擊防護 |
| 存儲設備 | DCB、DCBx、iSCSI、FIP偵聽 |
| 開放式自動化 | 裸機配置 |
| 機箱包含項 | 適用于M1000e刀片機箱的單寬I/O模塊 采用動態主交換機選擇的環形堆疊拓?fù)?/td> |
| 工作環境條件 | 電源：100 – 240 V交流電，50/60 Hz 最大 散熱輸出：955.36 BTU/小時 最大 電流消耗（每個系統）：100/120 VAC時為2 A，200/240 VAC時為1 A 最大 功耗：123 W ISO 7779 A加權聲壓級： 23 °C (73.4 °F)時為59.6 dBA 工作溫度：0 °C至40 °C（32 °F至104 °F） 工作濕度：相對濕度10 %至85 %；無冷凝 最大 非工作條件限制： 存放溫度：-40 °C至70 °C（–40 °F至158 °F） 存放濕度：5 %至95 %（相對濕度），無冷凝 |
| 性能 | MAC地址數：128K IPv4路由數：16,000 交換機結構容量：1.28 Tbps（全雙工） 轉發容量：960 Mpps 鏈路聚合：128個LAG組，每組最多16個成員 每端口隊列數：4個隊列 VLAN數：4094 線速第2層交換：所有協議，包括IPv4 線速第3層路由：IPv4 ACL數：2K入口，1K出口 數據包緩沖區內存：9 MB CPU內存：2 GB |
| 堆棧 | 堆棧單位：最多6個MXL（僅使用40 GbE端口） 堆棧帶寬：最高320 Gbps（使用2個40 GbE環） 堆棧拓?fù)洌涵h(huán)形和菊花鏈 虛擬鏈路中繼(VLT)：mVLT和VLT上L2/L3 |
| IEEE合規性 | 802.1AB LLDP 802.1p L2優先級劃分 802.3ab千兆位以太網(1000Base-T) 802.3ad符合LACP的鏈路聚合 802.3ae 10 GbE (10GBase-X) 802.3ba 40 GbE（40GBase-SR4、40GBase-CR4）（光纖端口） 802.3u快速以太網(100Base-TX) 802.3x流量控制 802.3z千兆位以太網(1000Base-X) ANSI/TIA-1057 LLDP-MED MTU 12 KB |
| 端口屬性 | 4個可選的FlexIO插件模塊，可以靈活選擇介質： 2端口QSFP+模塊（采用4x10 GbE分支模式） 4端口SFP+ 10 GbE模塊 4端口10 GBase-T 10 GbE銅纜模塊（1/10 GB，每IOA僅支持1個此類型的模塊） 4端口光纖通道模塊（2/4/8 G） 1個USB (Type A)端口，用于存儲 1個USB (Type A)端口，用于控制臺/管理 |
| 法規 | UL/CSA 60950-1（第二版） EN 60950-1（第二版） IEC 60950-1（第二版），包括所有 國家間偏差和團體間差異 EN 60825-1激光產品安全性第1部分： 設備分類要求和 用戶指南，光纖通信 系統 FDA法規21 CFR 1040.10和1040.11 輻射 澳大利亞/新西蘭：AS/NZS CISPR 22: 2006， A類 加拿大：ICES-003，第4期，A類 歐洲：EN 55022: 2006 + A1: 2007 (CISPR 22: 2006)，A類 日本：VCCI V3/2009，A類 美國：FCC CFR 47第15部分，B子部分(2009)， A類 EN 300 386 V1.4.1：針對網絡設備的 2008 EMC EN 55024：1998 + A1：2001 + A2：2003 EN 61000-3-2：諧波電流輻射 EN 61000-3-3：電壓波動和 閃變 EN 61000-4-2：ESD EN 61000-4-3：輻射抗干擾度 EN 61000-4-4：EFT EN 61000-4-5：電涌 EN 61000-4-6：低頻傳導 抗干擾度 所有組件都符合RoHS標準 產品安全、 EMC 和環境數據表（英文版） 戴爾法規合規性主頁（英文版） 戴爾和環境 |
| 支持的標準 | MIB支持 1155 SMIv1 1156 互聯網MIB 1157 SNMPv1 1212簡明MIB定義 1215 SNMP陷阱 1493網橋MIB 1850 OSPFv2 MIB 1901基于社區的SNMPv2 2011 IP MIB 2012 TCP MIB 2013 UDP MIB 2096 IP轉發表MIB 2570 SNMPv3 2571管理框架 2572消息處理與 分發 2575 SNMPv3 VACM 2576 SNMPv1/v2/v3共存 2578 SMIv2 2579 SMIv2文本慣例 2580 SMIv2一致性聲明 2618 RADIUS驗證MIB 2665類以太網接口MIB 2674擴展網橋MIB 2787 VRRP MIB 2819 RMON MIB（組1、2、3、9） 2863接口MIB 3273 RMON大容量MIB 3416 SNMPv2 3418 SNMP MIB 3434 RMON大容量報警MIB ANSI/TIA-1057 LLDP-MED MIB IEEE 802.1AB LLDP MIB IEEE 802.1AB LLDP DOT1 MIB IEEE 802.1AB LLDP DOT3 MIB sFlow.org sFlowv5 Dell Networking -IF-EXTENSION-MIB Dell Networking -LINKAGG-MIB Dell Networking -COPY-CONFIG-MIB Dell Networking -MON-MIB Dell Networking -PRODUCTS-MIB Dell Networking -MS-CHASSIS-MIB Dell Networking -SMI Dell Networking -SYSTEM-COMPONEN-MIB Dell Networking -TC-MIB Dell Networking -TRAP-ALARM-MIB Dell Networking -FIPSNOOPING-MIB Dell Networking -DCB-MIB LLDP-EXT-DOT1-DCBX-MIB IEEE 8021-PFC-MIB DELLl_ITA.REC_1_1.MIB F10-JUMPSTART-MIB Dell Networking -MSTP-MIB |
| 安全性 | 854 Telnet、959 FTP、1321 MD5、1350 TFTP、2474差異化服務、 2856 RADIUS、3164系統日志 |
“以上數據和圖片來源于廠商”
