適用于PowerEdge M1000e機箱的高級第3層模塊堆棧
服務器管理員希望自動部署刀片式交換機的網絡設置。

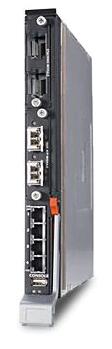

產品外觀
產品特征
戴爾先進的交換機產品之一
Dell Networking 1 Gb基本交換機是戴爾先進的交換機產品之一，它專為PowerEdge M1000e模塊化服務器機箱而設計，具有先進的核心交換能力。這款20端口（16個內置，4個外置）千兆以太網第三層交換機具有堆棧功能，可提供可選的萬兆以太網上行鏈路，支持最新版本的網際協議IPv6，因而具備更廣泛的全球可擴展性。高性能堆棧功能，支持多達12個系統；再加上先進的安全和服務質量(QoS)功能，它可堪稱是第三層路由、高性能計算群集(HPPC)和iSCSI存儲等刀片式服務器應用的理想交換平臺。
1 Gb基本交換機還支持簡單交換模式，自動配置復雜的網絡設置。這樣可以幫助管理員映射內部端口到外部端口，而無需涉及STP（生成樹協議）、VLAN（虛擬局域網）或LACP（鏈路聚合控制協議）組。此功能可以幫助IT管理員更加方便快捷地部署高性能網絡交換設備，節省時間和資源。
高性能堆棧功能
Dell Networking 1 Gb基本交換機具有高性能堆棧功能，支持多達12個系統（每個系統的運行速率為48 Gbps），可按需提高吞吐量，而不影響網絡性能。憑借每臺交換機高達128 Gbps的交換能力，客戶可以利用12臺交換機組成的堆棧達到超過1.5 TB的總交換能力。
可選萬兆以太網
Dell Networking 1 Gb基本交換機最多支持四個10千兆位光纖及兩個10 GBase-T銅芯以太網上行鏈路，用于直接連接到10 GE服務器路由器、企業骨干網和數據中心。
高級第3層功能
Dell Networking 1 Gb基本交換機支持高級第3層路由與多播協議，可幫助減少網絡擁塞和管理網絡流量。它還支持常用的LAN路由協議，如RIPv1/v2、OSPFv2/v3、VRRP、IGMP、DVMRP、PIM和LLDP-MED。
卓越的服務質量
Dell Networking 1 Gb基本交換機使網絡管理員可以根據各種用戶定義的標準來確定時限網絡通訊的優先級，靈活地提供(QoS)。管理員可以加快基于第2級或第3級信息的流量，如IP QoS，并加大對網絡流量的控制。語音VLAN是專門為IP語音(VoIP)應用提供的。
高級安全性
該款交換機支持多達1,024個第2層至第4層訪問控制列表(ACL)，允許用戶執行深層包檢測。802.1x端口驗證可提供單主機和多主機訪問能力。采用拒絕服務(DoS)攻擊防護，進一步增強了安全性，能夠防止常見的網絡攻擊和CPU攻擊。
經過IP版本6認證
IP版本6(IPv6)是已經過20多年發展歷程的Internet協議的第六版。IPv6旨在解決上一版本的Internet協議的IP地址空間有限問題，增加了唯一IP地址的數量，在全球范圍內實現更廣泛的可擴展性，以應對現在和將來的需求。
技術規格
| Dell Networking 1 Gb基本型交換機 | |
| 特性 | 技術規格 |
| 可用性 | 生成樹(IEEE 802.1D)和具有快速鏈路支持的快速生成樹(IEEE 802.1w) 多生成樹(IEEE 802.1s) 支持虛擬冗余路由協議(VRRP) 線纜診斷 光纖收發器診斷 |
| 機箱包含項 | 267 x 258 x 31毫米（寬 x 深 x 高） 10.5" x 10.2" x 1.2" 約重：2.7千克（5.8磅） |
| 工作環境條件 | 工作溫度：0 ºC至45 ºC 存放溫度：-20 ºC至70 ºC 運行相對濕度：10 %至90 %，無冷凝 存儲相對濕度：10 %至95 %，無冷凝 服務器管理員希望自動部署刀片式交換機的網絡設置。 |
| 硬件 | 256 MB CPU SDRAM 32 MB閃存 |
| MIB支持 | RFC 1213 - MIB II 、RFC 1215 - 標準陷阱 、RFC 1286 - 網橋MIB 、RFC 1442 - SMIv2 (SNMPv2 MIB) 、RFC 1451 - 管理器到管理器MIB 、RFC 1492 - TACACS+、RFC 1493 - 網橋管理對象定義 、RFC 1573 - 接口演進 、RFC 1643 - 類以太網MIB 、RFC 1757 - 遠程網絡監控(RMON) MIB 、 RFC 1907 - SNMP v2 MIB 、RFC 2011 - 使用SMIv2的Internet協議(IP) MIB 、RFC 2012 - 使用SMIv2的傳輸控制協議(TCP) MIB 、RFC 2013 - 使用SMIv2的用戶數據報協議(UDP) MIB 、 RFC 2233 - 使用SMIv2的接口組 、RFC 2618 - RADIUS MIB 、RFC 2665 - 類以太網接口類型MIB 、 RFC 2666 - 以太網芯片組識別 、RFC 2674 - 網橋MIB，具備流量類別、多播過濾和VLAN擴展(IEEE802.1p/q MIB) 、RFC 2737 - 實體MIB 、RFC 2819 - RMON MIB 、RFC 2863 - 接口演進 |
| 多播 | 靜態IP多播 動態多播支持 – 通過IGMP偵聽支持1024個多播組 支持IP多播的IGMP偵聽 IGMP查詢器 協議無關多播（PIM-DM、PIM-SM） |
| 管理 | 支持簡單交換模式，以允許自動配置復雜的網絡設置 基于Web的管理界面 行業標準CLI，可通過遠程登錄或本地串行端口訪問 支持SNMPv1、SNMPv2c和SNMPv3 支持4個RMON組（歷史、統計、警報和事件） 固件和配置文件的TFTP傳輸 板載雙固件映像 支持多配置文件上傳/下載 錯誤監視和性能優化統計信息，包括端口摘要表 支持BootP/DHCP IP地址管理 系統日志遠程記錄功能 用于環境監控的溫度傳感器 |
| 其他交換 | 鏈路聚合，每個交換機可支持多達18個靜態聚合鏈路、8個動態聚合鏈路，且每個聚合鏈路匯聚多達8個成員端口；支持LACP (IEEE 802.3ad)，LLDP-MED 支持單播NLB（不支持多播NLB） |
| 端口屬性 | 20個（16個內置，4個外置）10/100/1000BASE-T自動感應千兆以太網交換端口 10個千兆位以太網上行鏈路模塊（可選） 48 Gbps堆棧模塊（可選） 自動協商速度、雙工模式和流量控制 自動MDI/MDIX 端口鏡像 基于流量的端口鏡像 廣播風暴控制 |
| 電源選項 | 請參閱《M1000e模塊化服務器機箱用戶手冊》 |
| 服務質量 | 第2層受信任模式（IEEE 802.1p標記） 第3層受信任模式(DSCP) 第4層受信任模式(TCP/UDP) 使用第2/3/4層基于流量的策略（包括計量/速率限制、標記和帶寬保證）的高級模式；多達100個ACL可以通過類映射用于QoS流量標識 每端口8個優先級隊列 可調加權輪詢(WRR)和嚴格隊列調度 基于端口的QoS服務模式 基于流量的QoS服務模式 |
| 支持的標準 | IEEE 802.1AB、IEEE 802.1D、IEEE 802.1Q、IEEE 802.1p、IEEE 802.1w、IEEE 802.1x、IEEE 802.2、IEEE 802.3、IEEE 802.3I、IEEE 802.3u、IEEE 802.3x、IEEE 802.3z、IEEE 802.ab、IEEE 802.3ac、IEEE 802.3ad、IEEE 802.3ae、IEEE 802.3ak |
| VLAN | 符合IEEE 802.1Q標準的用于標記和基于端口的VLAN支持 雙重VLAN標記(QinQ) 支持多達1024個VLAN 帶有GVRP支持的動態VLAN 支持語音VLAN |
| 安全性 | 基于IEEE 802.1x的邊緣驗證 - 支持單臺和多臺主機訪問、來賓訪問、語音驗證以及Microsoft Active Directory交換機訪問密碼保護 可啟用或禁用Web、SSH、Telnet、SSL管理訪問的用戶自定義設置 基于端口的MAC地址警報和鎖定 IP地址篩選，用于通過Telnet、HTTP、HTTPS/SSL、SSH和SNMP進行管理訪問 針對交換機管理訪問進行RADIUS和TACACS+遠程驗證 最多支持100個訪問控制列表(ACL)；每個ACL最多12個訪問控制項(ACE) 針對交換機管理流量進行SSLv3和SSHv2加密 通過管理訪問配置文件進行管理訪問篩選 |
