Cisco Catalyst刀片式交換機3130G

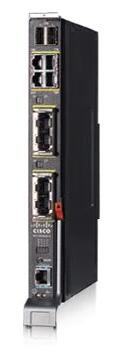

產品外觀
產品特征
Cisco Catalyst® 刀片式交換機3130體現了刀片式服務器環境的新一代聯網解決方案。 Cisco Catalyst刀片式交換機3130根據Cisco®硬件和Cisco IOS®軟件而構建，采用了獨特技術以滿足基于刀片式服務器的應用基礎結構要求。 尤其是，該交換機旨在提供可擴展的高性能、持久地網絡連接，同時支持為了降低服務器基礎結構復雜程度和總擁有成本（TCO）而不斷涌現的IT革新。
配置
用于Dell M1000e的Cisco Catalyst刀片式交換機3130有兩種配置。 一種配置可讓客戶使用千兆位以太網上行鏈路將交換機連接到現有網絡結構，而另一種配置可讓客戶使用千兆位和萬兆位以太網上行鏈路將交換機連接到現有網絡結構。
配置1：用于Dell M1000E的Cisco Catalyst刀片式交換機3130G
最多支持8個千兆位以太網上行鏈路端口：4個10/100/1000BASE-T端口和4個小型可插拔（SFP）千兆以太網端口（在X2插槽中使用Cisco TwinGig轉換器模塊）
配置2：用于Dell M1000E的Cisco Catalyst刀片式交換機3130X
支持最多4個10/100/1000BASE-T端口和2個基于X2萬兆以太網端口
技術規格
| Cisco Catalyst刀片式交換機3130G | |
| 特性 | 技術規格 |
| 機箱包含項 | 尺寸（寬x長x高） - 9.8 x 9.1 x 1.1英寸（24.8 x 23.1 x 2.9厘米） 重量 - 約為4.0磅（1.8千克） |
| 工作環境條件 | 工作溫度：0°C至40°C 存儲溫度：-25°C至70°C 工作相對濕度：10%至85%，無冷凝 存儲相對濕度：5%至95%，無冷凝 12V，6.25A (75W)（最大） |
| 性能 | 傳輸速度高達128-Gbps的交換光纖 轉發速率基于64字節數據包；每秒最多5920萬數據包 高達9018字節(巨型幀)的可配置最大傳輸單元 256 MB DDR SDRAM 64 MB閃存 |
| 端口屬性 | 20個10/100/1000BASE-T自感應千兆以太網交換端口（16個內置，4個外置） 4個小型可插拔（SFP）千兆以太網端口（在X2插槽中使用附隨的Cisco TwinGig轉換器模塊） 一個外接控制臺端口 2個高速堆棧連接器（虛擬刀片式交換機） |
| MIB支持 | BRIDGE-MIB (RFC1493)、CISCO-CDP-MIB、CISCO-CLUSTER-MIB、CISCO-CONFIG-MAN-MIB、CISCO-ENTITY-FRU-CONTROL-MIB、CISCO-ENVMON-MIB、CISCO-FLASH-MIB、CISCO-FTP-CLIENT-MIB、CISCO-IGMP-FILTER-MIB、CISCO-IMAGE-MIB、CISCO IP-STAT-MIB、CISCO-MAC-NOTIFICATION-MIB、CISCO-MEMORY-POOL-MIB、CISCO-PAGP-MIB、CISCO-PING-MIB、CISCO-PROCESS-MIB、CISCO-RTTMON-MIB、CISCO-STP-EXTENSIONS-MIB、CISCO-SYSLOG-MIB、CISCO-TCP-MIB、CISCO-VLAN-IFTABLE-RELATIONSHIP-MIB、CISCO-VLAN-MEMBERSHIP-MIB、CISCO-VTP-MIB、ENTITY-MIB、ETHERLIKE-MIB、IF-MIB（不支持VLAN的進出計數器）、IGMP-MIB、OLD-CISCO-CHASSIS-MIB、OLD-CISCO-FLASH-MIB、OLD-CISCO-INTERFACES-MIB、OLD-CISCO-IP-MIB、OLD-CISCO-SYS-MIB、OLD-CISCO-TCP-MIB、OLD-CISCO-TS-MIB、RFC1213-MIB（按代理；在CISCO-RFC1213-CAPABILITY.my中指定的功能）、RFC1253-MIB、RMON-MIB、RMON2-MIB、SNMP-FRAMEWORK-MIB、SNMP-MPD-MIB、SNMP-NOTIFICATION-MIB、SNMP-TARGET-MIB、SNMPv2-MIB、TCP-MIB、UDP-MIB |
| 服務質量 | 適合高粒度QoS功能的線速性能（例如，粒度速率限制）。 來自端站或上行鏈路的上行或下行異步數據流可通過使用入口監視和出口共享來輕松管理。 提供IEE 802.1p CoS和DSCP字段分類，其是對源IP地址和目標IP地址、源MAC地址和目標MAC地址、第四層TCP或UDP端口號按數據包進行標記和重新分類。 根據源IP地址和目標IP地址、源MAC地址和目標MAC地址、第四層TCP/UDP信息或者這些字段的任意組合，使用QoS ACL (IP ACL或MAC ACL)、類型圖和策略圖提供速率限制。 允許每個端口支持最多64個聚合或獨立監視器。 所有端口上的Cisco控制平面和數據平面QoS ACL有助于確保按數據包進行正確標記。 每個端口4個出隊列支持高達4個通信流的差別化管理。 SRR計劃通過智能化處理出隊列幫助確保信息包流的不同優先次序。 加權尾部丟棄(WTD)機制可以在發生中斷之前提供擁塞避免策略來保護入隊列和出隊列。 嚴格優先級排序算法可確保具有高優先級的數據包能夠在所有其它流量之前得到處理。 Cisco承諾信息速率(CIR)功能能夠以小至8 Kbps的增量提供帶寬擴展。 |
| 路由 | IP Base： 靜態路由 選擇路由信息協議版本 1（RIPv1）和RIPv2 EIGRP Stub IP服務升級：包括IP Base功能和新增內容 OSPF OSPFv3 EIGRP BGP RIP |
| 支持的標準 | IEEE 802.1s、IEEE 802.1w、IEEE 802.1x、IEEE 802.3ad、在100BASE-TX和1000BASE-T端口上采用IEEE 802.3x全雙工、IEEE 802.1D生成樹協議、IEEE 802.1p CoS優先級、IEEE 802.1Q VLAN、IEEE 802.3u 100BASE-TX規范、IEEE 802.3ab 1000BASE-T規范、IEEE 802.3z 1000BASE-X規范、1000BASE-SX、1000BASE-LX/LH、RMON I和RMON II標準、SNMPv1、SNMPv2c和SNMPv3 |
| VLAN | VLAN中繼可使用基于標準的IEEE 802.1Q標記或Cisco交換機間鏈路（ISL）VLAN基礎架構從任何端口創建。 每臺交換機最多支持1005個VLAN和128個生成樹實例。 支持4096個VLAN ID。 Cisco VTP支持所有交換機的動態VLAN和動態中繼配置。 |
| 安全性 | IEEE 802.1x可提供動態、基于端口的安全保護，同時提供服務器身份驗證。 具有VLAN分配的IEEE 802.1x允許為特定服務器進行動態VLAN分配，而不論該服務器連接在哪里。 IEEE 802.1x和端口安全用來驗證端口及管理所有MAC地址（包括服務器的MAC地址）的網絡連接。 具有ACL分配的IEEE 802.1x允許使用特定的基于身份的安全策略，而不論該服務器連接在哪里。 具有訪客VLAN的IEEE 802.1x允許不擁有802.1x客戶端的服務器對訪客VLAN進行受限訪問。 所有VLAN上的Cisco安全VLAN ACL可防止在VLAN 中橋接未經授權的數據流。 基于端口的ACL（PACL）允許將安全策略應用于各個交換機端口。 SSHv2、Kerberos和SNMPv3通過在Telnet和SNMP會話期間加密管理員通信來保護網絡安全。 由于美國的出口限制規定，SSH、Kerberos和SNMPv3的加密版必須具有特殊的 加密軟件映像。 安全套接字層(SSL)提供了使用基于Web的工具（例如基于HTML的設備管理器）的安全訪問。 專用VLAN邊緣在交換機端口之間提供安全保護和隔離，從而確保用戶無法偵聽其他用戶的流量。 交換端口分析器(SPAN)端口上的雙向數據支持允許Cisco安全入侵檢測系統（IDS）[[請?zhí)峁┩暾漠a(chǎn)品名稱；而不是縮寫]]在檢測到入侵時執行操作。 TACACS+和RADIUS身份驗證可輕松實現交換機的集中控制，并限制未經授權的用戶更改配置。 MAC地址通知功能可以在網絡中添加或刪除服務器時通知管理員 端口安全功能可以為訪問基于MAC地址的訪問端口或中繼端口提供安全保護。 經過特定的一段時間后，老化功能將從交換機中刪除MAC地址，以允許另一臺服務器連接到同一個端口。 控制臺訪問的多重安全性可防止未經授權的用戶更改交換機配置。 用戶可選擇的地址學習模式可簡化配置和增強安全性。 BPDU防護會在接收到BPDU時關閉生成樹協議快速端口啟用的接口，以避免意外拓?fù)浠芈贰?br /> 生成樹根防護（STRG）可防止不在網絡管理員控制范圍內的邊緣設備成為生成樹協議根節點。 IGMP過濾提供多播驗證（通過過濾出非預訂者）并限制每端口的并發多播流數量。 通過實現VLAN成員策略服務器（VMPS）客戶端功能支持動態VLAN分配，可以靈活地為VLAN分配端口。 動態VLAN支持快速分配IP地址。 支持1000個安裝訪問控制條目。 動態地址解析協議（ARP）檢測（DAI）功能可防止惡意用戶利用ARP的不安全特性，從而確保用戶完整性。 DHCP偵聽功能可防止惡意用戶偵聽DHCP服務器，并發出虛設的地址。 此功能被其它主要安全功能使用，可以防止各種其它攻擊，如ARP投毒。 IP源地址保護可防止惡意用戶在客戶端的IP和MAC地址、端口和VLAN之間創建綁定表，并以此頂替或接管其他用戶的IP地址。 專用VLAN通過分層隔離網絡流量限制公共網段中主機之間的網絡流量。 |
“以上數據和圖片來源于廠商”
