GRE原理
GRE簡介：
General Routing Encapsulation，簡稱GRE，是一種三層VPN封裝技術。GRE可以對某些網絡層協議（如IPX、Apple Talk、IP等）的報文進行封裝，使封裝后的報文能夠在另一種網絡中（如IPv4）傳輸，從而解決了跨越異種網絡的報文傳輸問題。異種報文傳輸?shù)耐ǖ婪Q為Tunnel（隧道）。
GRE報文封裝：

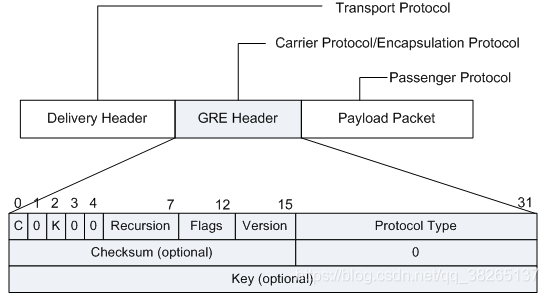

圖：GRE報文格式
其中：
凈荷（Payload）：系統收到的需要封裝和路由的數據報稱為凈荷。
乘客協議（Passenger Protocol）：封裝前的報文協議稱為乘客協議。
封裝協議（Encapsulation Protocol）：上述的GRE協議稱為封裝協議，也稱為運載協議（Carrier Protocol）。
傳輸協議（Transport Protocol或者Delivery Protocol）：負責對封裝后的報文進行轉發的協議稱為傳輸協議。
GRE能夠承載的乘客協議包括IPv4、IPv6和MPLS協議，GRE所使用的運輸協議是IPv4協議。
GRE首部各字段解釋如下：

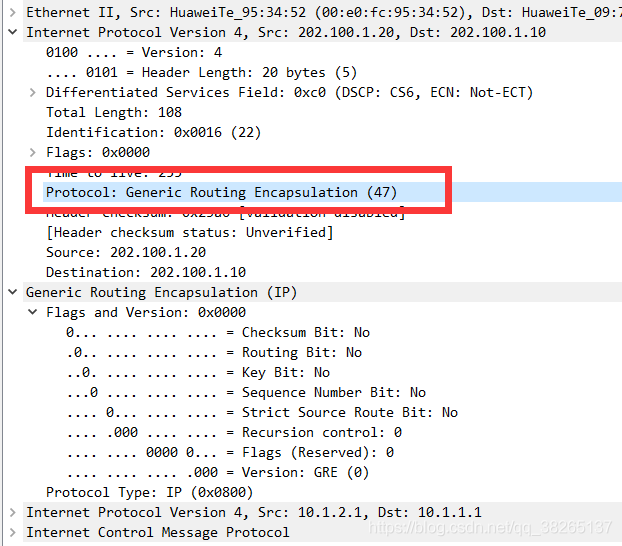

圖：GRE報文抓包示例
GRE的的上層協議是IP，協議號為47.
GRE的實現–隧道接口：
隧道接口（Tunnel接口）是為實現報文的封裝而提供的一種點對點類型的虛擬接口，與Loopback接口類似，都是一種邏輯接口。
隧道接口必須配置的四項：封裝類型、隧道接口地址、源地址、目的地址。
GRE的應用場景：
GRE over IPSec
IPv6 over IPv4
擴大條數受限的網絡工作范圍
GRE的優缺點：
優點：
支持多種上層協議
支持組播，QoS
支持組播，就意味著可以運行組播類協議，如動態路由。
缺點：~薄弱的安全性
不支持加密
較弱的身份認證機制
GRE over IPSec
IPSec的優缺點分析：
IPSec缺點：
只支持IP協議的封裝，不支持多層上層協議
不支持組播
IPSec的優點 —較強的安全性：
支持加密
支持身份驗證機制
支持?jǐn)?shù)據完整性校驗
GRE over IPSec：
GRE over IPSec可利用GRE和IPSec的優勢，通過GRE將組播、廣播和非IP報文封裝成普通的IP報文，通過IPSec為封裝后的IP報文提供安全地通信，進而可以提供在總部和分支之間安全地傳送廣播、組播的業務，例如視頻會議或動態路由協議消息等。
當網關之間采用GRE over IPSec連接時，先進行GRE封裝，再進行IPSec封裝。GRE over IPSec使用的封裝模式為可以是隧道模式也可以是傳輸模式。因?yàn)樗淼滥Ｊ礁鷤鬏斈Ｊ较啾仍黾恿薎PSec頭，導致報文長度更長，更容易導致分片，所以推薦采用傳輸模式GRE over IPSec。

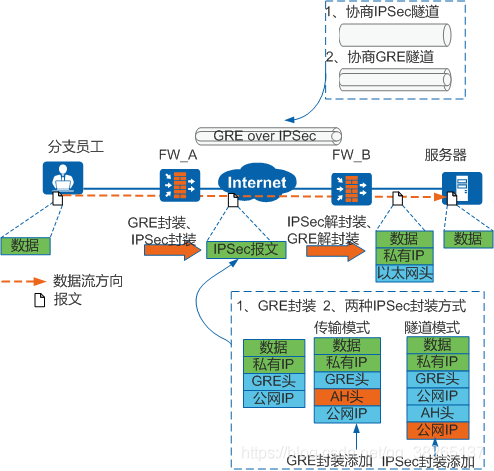

圖：GRE over IPSec報文封裝和隧道協商過程
IPSec封裝過程中增加的IP頭即源地址為IPSec網關應用IPSec安全策略的接口地址，目的地址即IPSec對等體中應用IPSec安全策略的接口地址。
IPSec需要保護的數據流為從GRE起點到GRE終點的數據流。GRE封裝過程中增加的IP頭即源地址為GRE隧道的源端地址，目的地址為GRE隧道的目的端地址。
GER over IPSec的兩種封裝模式：
(1) 傳輸模式 -------建議采用
2個IP頭部 原始IP頭部 GRE頭部
(2) 隧道模式
3個IP頭部 原始IP頭部 GRE頭部 IPSEC頭部

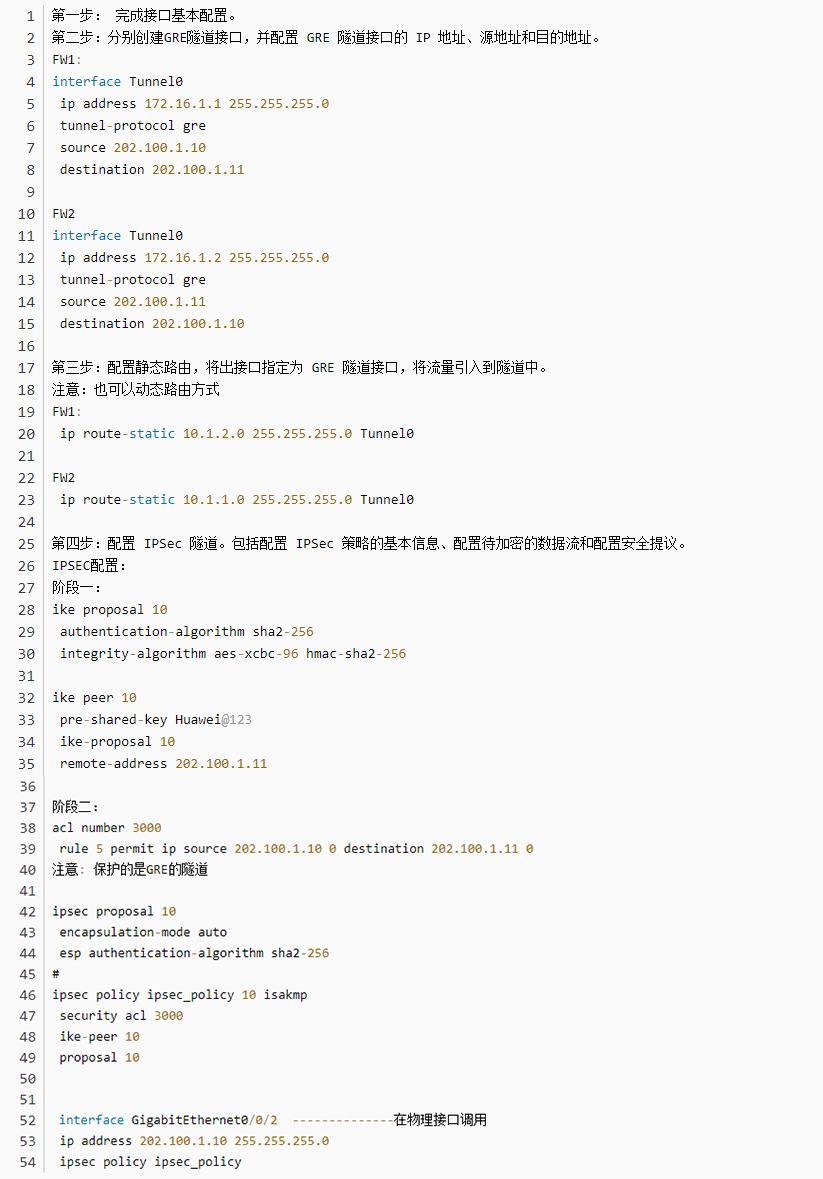

GRE over IPSec配置實驗

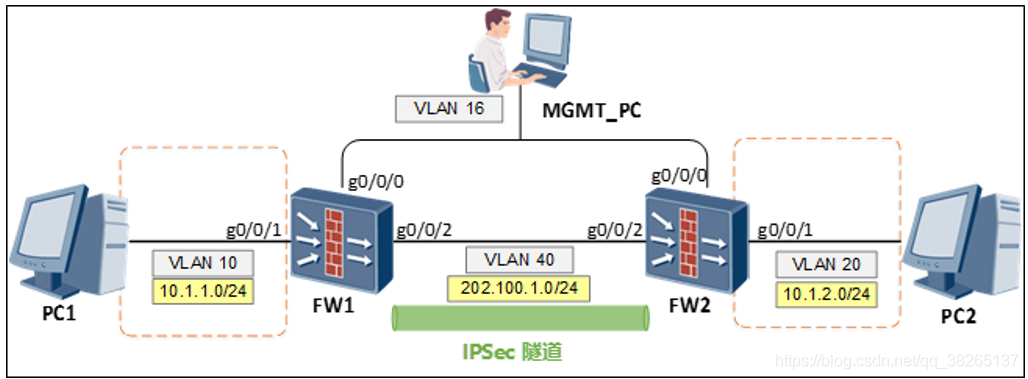

實驗拓?fù)鋱D：
FW1和FW2之間建立GRE over IPSec隧道，使PC1網絡好PC2網絡用戶可通過隧道互相訪問。
圖：GRE Over IPSec實驗拓?fù)鋱D

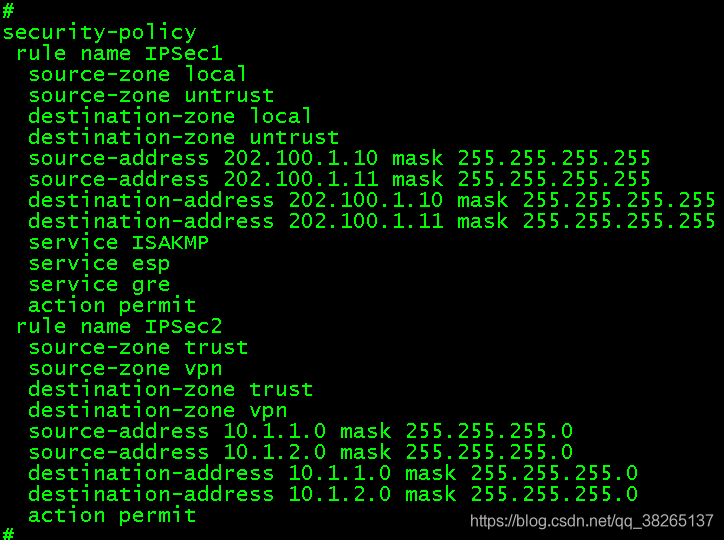

安全策略的放行：
圖：安全策略的放行
注意：關于需不需要放行g(shù)re流量的問題。
因?yàn)間re頭部是在esp頭部或公網IP頭部中封裝的，實際流量會被esp加密傳輸。應該是不需要放行g(shù)re的，但是在實際測試中需要放行。
在華為防火墻實際測試中，放行g(shù)re流量后IPSec SA可以正常建立，雙方的主機也可以互相通信。而不放行g(shù)re的話，IPSec SA可以正常建立，但是雙方的主機不能互相通信。

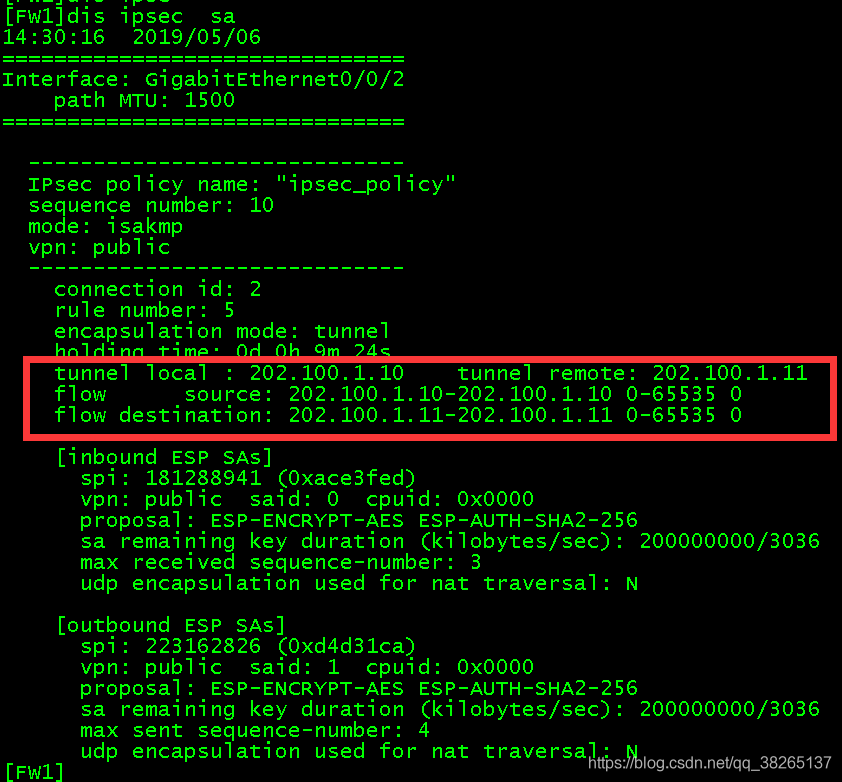

檢查測試：
圖：PC1與PC2的連通性測試
注意：當在Tunnel口調用IPSec后，可以成功建立IPSec SA，需要流量的觸發。但是在防火墻的Web管理界面的IPSec監控中看不到有關IPSec的信息，只能通過命令行查看。

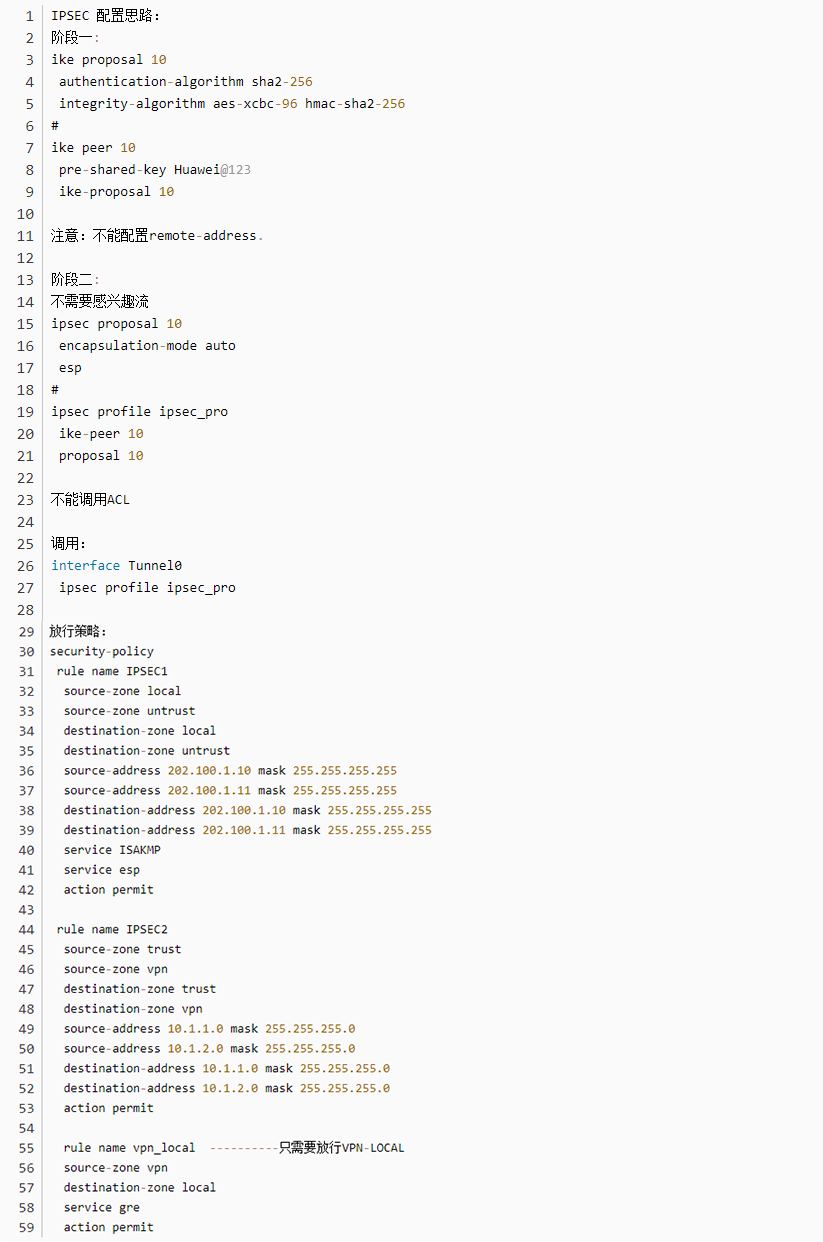

在配置IPSec Profile（模板）的時候：
不能配置遠端的IP地址
在Tunnel口上綁定IPSec策略時，放行g(shù)re的流量的方向是，從vpn --> local的方向的流量。
-------------------------------------------------------------------------------------------------------------------------------------------------------------------------
